Opis produktu: AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T
ALINX AX7202 łączy moduł SoM AC7200 z układem AMD Artix 7 XC7A200T-2FBG484I oraz płytkę bazową wyposażoną w szeroki zestaw interfejsów. Pamięć DDR3 o pojemności 1 GB i 32-bitowej magistrali wspiera obsługę dużych strumieni danych, a 16 MB pamięci QSPI Flash umożliwia przechowywanie konfiguracji. Dwa porty SFP+ o przepustowości do 6,6 Gb/s na linię oraz Gigabit Ethernet pozwalają tworzyć urządzenia komunikacyjne i sieciowe. Wyjście VGA, port microSD, USB 2.0, UART i RS232 rozszerzają możliwości prototypowania. Konstrukcja modułowa z czterema złączami płytka-płytka Panasonic ułatwia rozwój własnych urządzeń opartych na FPGA, a przyciski, diody LED i złącza rozszerzeń wspierają testowanie oraz diagnostykę projektu.

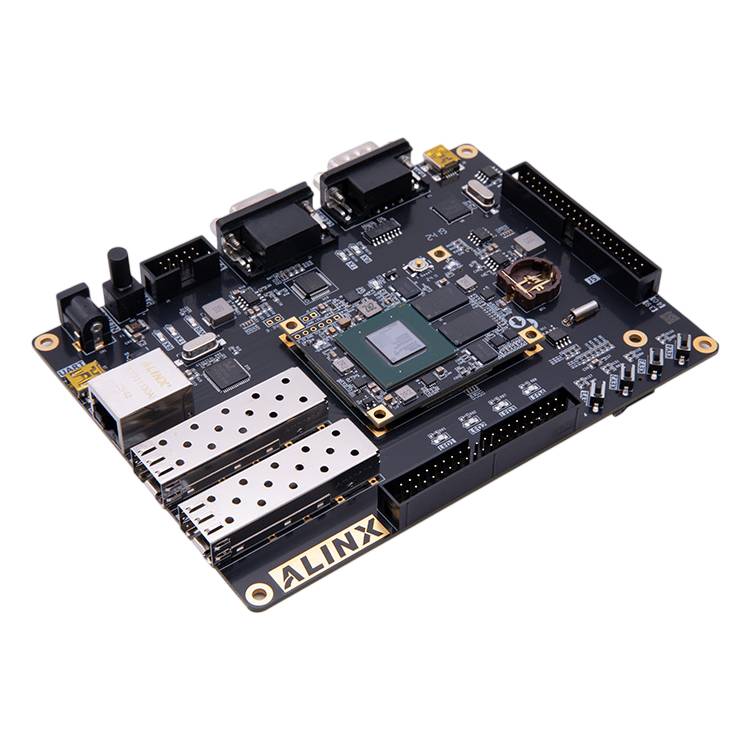

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T.
Płyta rozwojowa FPGA AX7202 wyposażona w układ AMD Artix serii 7.
Główne cechy płytki AX7202
- Układ FPGA AMD Artix 7 XC7A200T: zapewnia dużą liczbę zasobów logicznych, bloków DSP i pamięci wewnętrznej do realizacji złożonych projektów cyfrowych
- Modułowa konstrukcja: moduł SoM AC7200 jest połączony z płytką bazową za pomocą czterech złączy płytka-płytka Panasonic
- Pamięć DDR3: pojemność 1 GB i 32-bitowa magistrala umożliwiają buforowanie obrazu, pakietów sieciowych oraz dużych zbiorów danych
- Pamięć QSPI Flash: pojemność 16 MB pozwala przechowywać konfigurację układu FPGA
- Dwa interfejsy SFP+: każdy port obsługuje transmisję z prędkością do 6,6 Gb/s
- Gigabit Ethernet: umożliwia projektowanie urządzeń sieciowych, systemów transmisji danych i sprzętowych akceleratorów komunikacyjnych
- Wyjście VGA: pozwala realizować generatory obrazu, interfejsy graficzne oraz projekty przetwarzania wideo
- Dwa złącza rozszerzeń: każde 40-pinowe złącze o rastrze 2,54 mm udostępnia 34 linie I/O
- Interfejsy komunikacyjne: USB 2.0, USB-UART i RS232 ułatwiają konfigurację, diagnostykę oraz wymianę danych
- Elementy użytkownika: cztery przyciski i cztery programowalne diody LED wspierają testowanie projektów

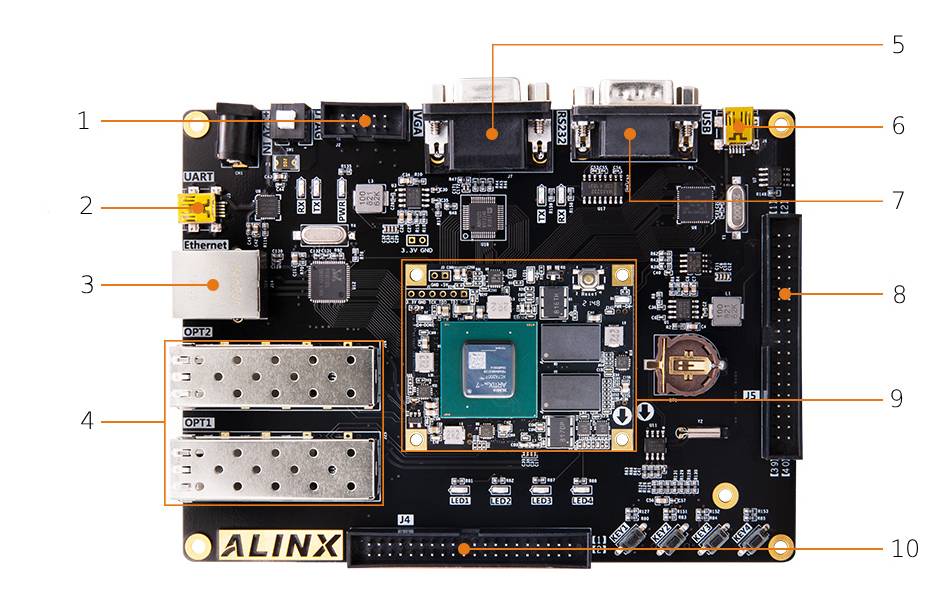

Złącza i elementy na płytce rozwojowej AX7202
Płytka bazowa AX7202 zapewnia bezpośredni dostęp do najważniejszych interfejsów komunikacyjnych, elementów sterujących i złączy rozszerzeń. Rozmieszczenie podzespołów ułatwia podłączanie urządzeń zewnętrznych oraz wykonywanie pomiarów podczas uruchamiania projektu. Poniższa lista odpowiada głównym elementom oznaczonym na grafice.
- Złącze JTAG
- Złącze UART
- Złącze Gigabit Ethernet
- Złącze SFP+ x2
- Wyjście obrazu VGA
- Port USB 2.0
- Interfejs RS232
- 40-pinowe złącze rozszerzeń
- Moduł SoM AC7200
- 40-pinowe złącze rozszerzeń

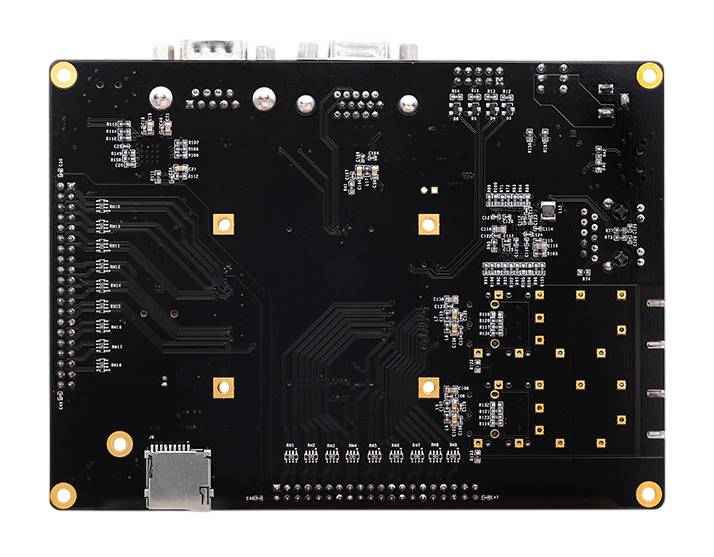

Na płytce znajdują się również gniazdo kart microSD, pamięć EEPROM 24LC04 o pojemności 512 B oraz zegar czasu rzeczywistego DS1302. Elementy te umożliwiają przechowywanie niewielkich danych konfiguracyjnych, obsługę dodatkowego nośnika pamięci i realizację funkcji zależnych od czasu. Dzięki temu AX7202 może stanowić samodzielną bazę bardziej rozbudowanego urządzenia cyfrowego.

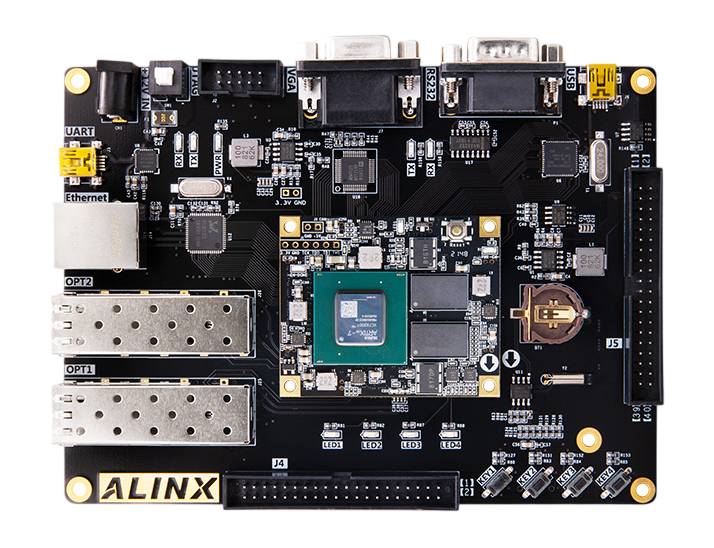

Rozmieszczenie elementów na płytce.
Płytka rozwojowa AX7202 składa się z układu SoM AC7200 i płyty bazowej.
Układ AMD Artix 7 XC7A200T
Sercem modułu AC7200 jest układ FPGA AMD Artix 7 XC7A200T, wykonany w technologii 28 nm i zoptymalizowany pod kątem wysokiej wydajności przy ograniczonym poborze energii. Oferuje 215360 komórek logicznych, 740 bloków DSP oraz około 13,14 Mb pamięci Block RAM, dzięki czemu umożliwia realizację zaawansowanych projektów z zakresu przetwarzania obrazu, sygnałów cyfrowych i dużych strumieni danych. Zasoby układu pozwalają implementować równoległe algorytmy sprzętowe, kontrolery komunikacyjne, procesory MicroBlaze oraz dedykowane akceleratory obliczeniowe. Cztery transceivery GTP współpracujące z dwoma złączami SFP+ zapewniają transmisję z prędkością do 6,6 Gb/s na linię. Takie wyposażenie sprawia, że AX7202 dobrze sprawdza się podczas tworzenia prototypów szybkich systemów komunikacyjnych, sieciowych i przemysłowych.
| Specyfikacja techniczna AX7202 | |
|---|---|
| Moduł SoM | AC7200 |
| Rodzina FPGA | AMD Artix 7 |
| Układ FPGA | XC7A200T-2FBG484I |
| Technologia wykonania układu | 28 nm |
| Liczba komórek logicznych | 215360 |
| Liczba bloków DSP | 740 |
| Pamięć Block RAM układu FPGA | około 13,14 Mb |
| Liczba transceiverów GTP | 4 |
| Pamięć operacyjna | 1 GB DDR3 SDRAM |
| Szerokość magistrali DDR3 | 32 bity |
| Pamięć nieulotna | 16 MB QSPI Flash |
| Ethernet | 1 x Gigabit Ethernet |
| Interfejsy światłowodowe | 2 x SFP+ |
| Maksymalna prędkość pojedynczej linii SFP+ | 6,6 Gb/s |
| Wyjście obrazu | 1 x VGA |
| USB | 1 x USB 2.0 |
| Interfejs szeregowy | 1 x USB-UART |
| Interfejs przemysłowy | 1 x RS232 |
| Gniazdo kart pamięci | 1 x microSD |
| Pamięć EEPROM | 24LC04, 512 B |
| Zegar czasu rzeczywistego | DS1302 |
| Złącza rozszerzeń | 2 x 40-pinowe |
| Raster złączy rozszerzeń | 2,54 mm |
| Liczba linii I/O na złącze rozszerzeń | 34 |
| Przyciski użytkownika | 4 |
| Programowalne diody LED | 4 |
| Diody sygnalizacyjne | PWR, RXD i TXD |
| Napięcie zasilania | 12 V |
| Wymiary | 150 x 110 mm |
