Opis produktu: AN3485 - moduł komunikacyjny RS232 / RS422 / RS485 do płytek FPGA i SoC
Moduł ALINX AN3485 umożliwia połączenie płytki rozwojowej FPGA lub SoC z urządzeniami wykorzystującymi standardy RS232, RS485 i RS422. Za konwersję poziomów odpowiadają układy MAX3232, MAX3485 i MAX3490, natomiast sygnały TTL 3,3 V są wyprowadzone na 40-pinowe złącze żeńskie. Interfejs RS232 korzysta ze standardowego męskiego złącza DB9 i osiąga prędkość do 120 kb/s. Dwa kanały RS485 oraz dwa kanały RS422 pracują z prędkością do 500 kb/s i są dostępne na wygodnych złączach śrubowych. Wbudowane rezystory terminujące 120 Ω można włączać za pomocą zworek, co pomaga dopasować magistralę podczas transmisji na większe odległości. Linie RS485 i RS422 wyposażono również w ochronę ESD ±15 kV. Szeroki zakres temperatury pracy od -40°C do 85°C pozwala wykorzystać moduł w prototypach oraz systemach przemysłowych.

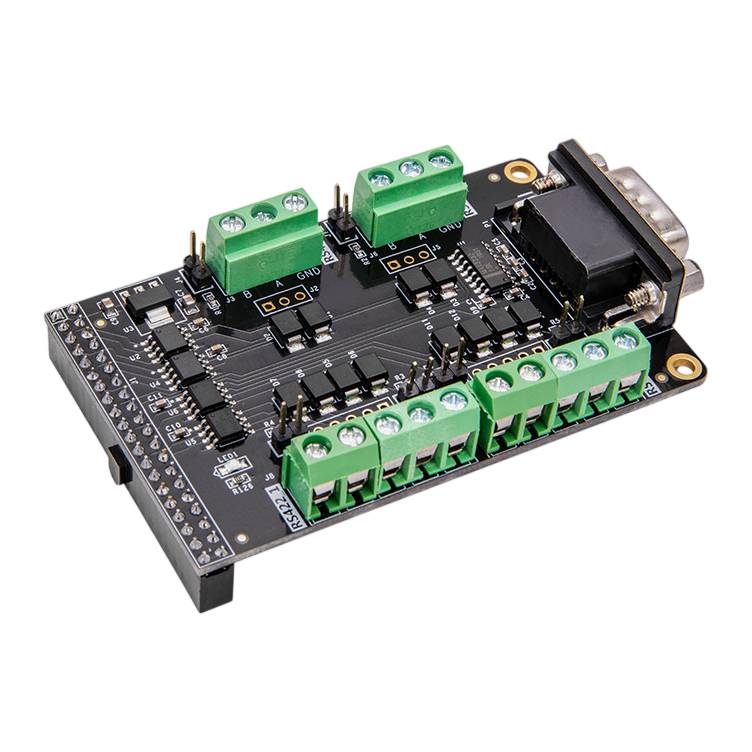

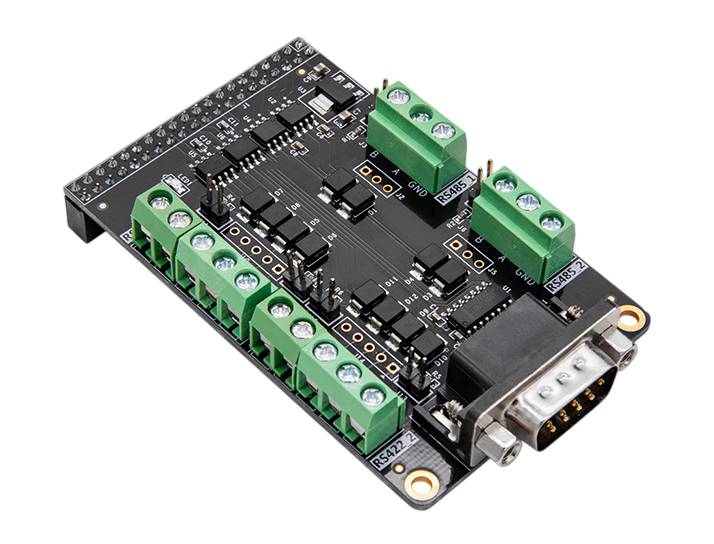

AN3485 - moduł komunikacyjny RS232 / RS422 / RS485 do płytek FPGA i SoC.

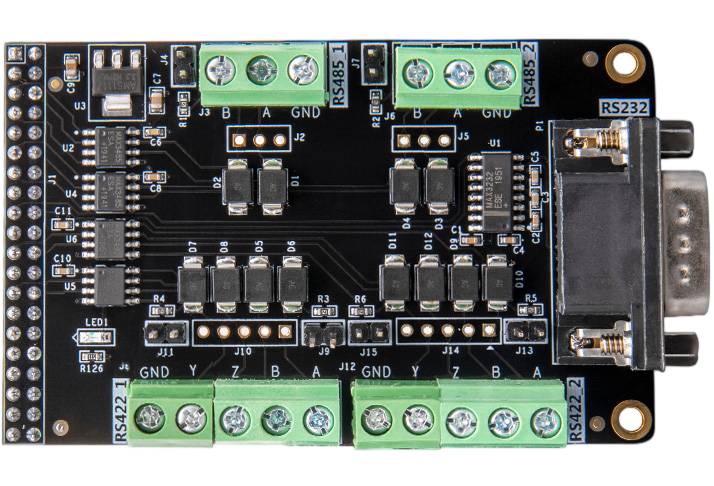

Moduł AN3845 zawiera jeden interfejs RS232, dwa interfejsy komunikacyjne RS485 i dwa interfejsy RS422.
Główne cechy modułu ALINX AN3485
- Obsługa trzech standardów komunikacyjnych: współpraca z urządzeniami wyposażonymi w interfejsy RS232, RS485 oraz RS422
- Pięć kanałów komunikacyjnych: jeden kanał RS232, dwa kanały RS485 oraz dwa kanały RS422
- Układy konwersji poziomów: MAX3232 dla RS232, MAX3485 dla RS485 oraz MAX3490 dla RS422
- Logika TTL 3,3 V: możliwość bezpośredniej wymiany sygnałów z układami FPGA i procesorami ARM
- Złącze rozszerzeń 40-pin: szybkie podłączenie modułu do kompatybilnej płytki rozwojowej
- Standardowe złącze DB9: wygodne podłączenie komputera lub urządzenia wyposażonego w port RS232
- Złącza śrubowe: stabilne podłączenie przewodów magistrali RS485 i RS422
- Terminacja 120 Ω: rezystory włączane za pomocą zworek ułatwiają prawidłowe zakończenie magistrali
- Ochrona ESD ±15 kV: dodatkowe zabezpieczenie linii RS485 i RS422 przed wyładowaniami elektrostatycznymi
- Przemysłowy zakres temperatury: praca w temperaturze od -40°C do 85°C
- Kompaktowa konstrukcja: płytka o wymiarach około 81 x 51 mm
Specyfikacja techniczna modułu
- Typ: moduł komunikacyjny do płytek FPGA i SoC
- Obsługiwane standardy: RS232, RS485, RS422
- Układ interfejsu RS232: MAX3232
- Układ interfejsu RS485: MAX3485
- Układ interfejsu RS422: MAX3490
- Liczba kanałów RS232: 1
- Liczba kanałów RS485: 2
- Liczba kanałów RS422: 2
- Tryb transmisji RS485: półdupleks
- Tryb transmisji RS422: pełny dupleks
- Poziom sygnałów po stronie płytki rozwojowej: TTL 3,3 V
- Zasilanie modułu przez złącze rozszerzeń: 5 V
- Maksymalna prędkość transmisji RS232: 120 kb/s
- Maksymalna prędkość transmisji RS485: 500 kb/s
- Maksymalna prędkość transmisji RS422: 500 kb/s
- Złącze RS232: męskie DB9
- Złącza RS485: 2 złącza śrubowe 3-pin
- Złącza RS422: 2 złącza śrubowe 5-pin
- Złącze płytki rozwojowej: żeńskie 40-pin
- Rezystory terminujące RS485: 120 Ω, włączane za pomocą zworek
- Rezystory terminujące RS422: 120 Ω, włączane za pomocą zworek
- Ochrona linii RS485 i RS422: ESD ±15 kV
- Temperatura pracy: od -40°C do 85°C
- Wymiary: około 81 x 51 mm
Zawartość zestawu
- Moduł komunikacyjny ALINX AN3485
AN3485 przeznaczony jest do stosowania na płytach rozwojowych SoC i FPGA.
