Opis produktu: AX7Z010B - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010
AX7Z010B to zestaw uruchomieniowy przeznaczony do projektowania i prototypowania systemów opartych o architekturę SoC AMD/Xilinx Zynq 7000. Płyta składa się z wymiennego modułu AC7Z010 SoM oraz płyty bazowej, co ułatwia rozwój własnych urządzeń i późniejsze wdrożenie projektu do produkcji. Na pokładzie znajdują się 512 MB pamięci DDR3 SDRAM, 32 MB pamięci QSPI Flash, Gigabit Ethernet, dwa interfejsy CAN, dwa RS485, HDMI, USB host, microSD, JTAG oraz liczne układy peryferyjne. Rozbudowane interfejsy i dostęp do linii FPGA oraz procesora ARM sprawiają, że platforma sprawdzi się zarówno podczas nauki, jak i przy tworzeniu zaawansowanych urządzeń przemysłowych.

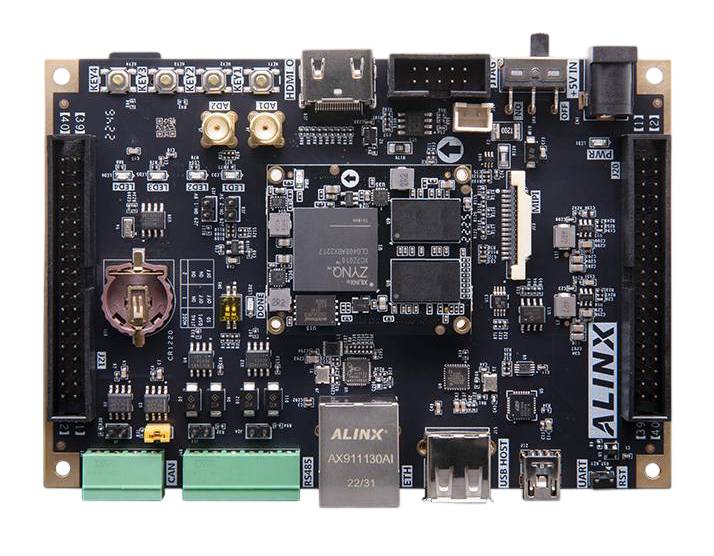

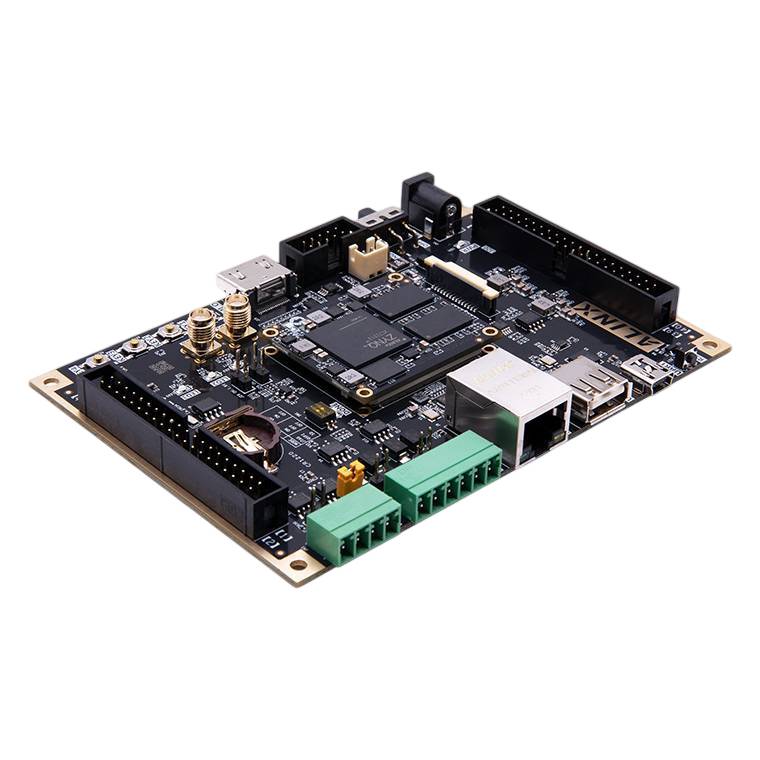

AX7Z010B - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010.
Układ główny AMD/Xilinx Zynq-7000 (XC7Z010-1CLG400I) łączy dwurdzeniowy procesor ARM Cortex-A9 (do 676 MHz) oraz logikę FPGA Artix-7
Główne cechy zestawu uruchomieniowego AX7Z010B
- AMD Zynq XC7Z010-1CLG400I: dwurdzeniowy procesor ARM Cortex-A9 oraz programowalna logika FPGA Artix-7 w jednym układzie
- 512 MB DDR3 SDRAM: szybka pamięć operacyjna z 32-bitową magistralą
- 32 MB QSPI Flash: pamięć do przechowywania bootloadera, konfiguracji FPGA oraz aplikacji
- Bogate interfejsy komunikacyjne: Gigabit Ethernet, CAN, RS485, USB, UART i HDMI
- Modułowa konstrukcja: oddzielny moduł SoM umożliwia łatwe wykorzystanie we własnych projektach
- Dwa 40-pinowe złącza rozszerzeń: wyprowadzenie 34 linii GPIO do podłączania modułów rozszerzeń
- Zasilanie 5 V: pojedyncze źródło zasilania upraszcza integrację z własnym stanowiskiem

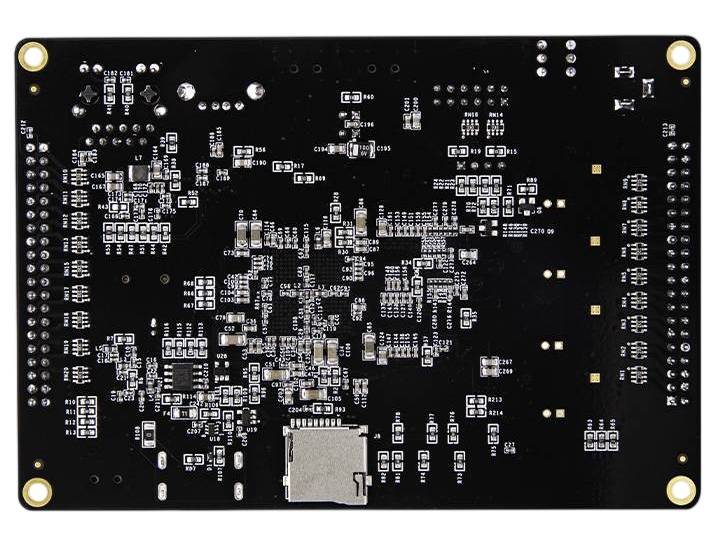

Co znajduje się na płytce AX7Z010B?
Na płycie umieszczono najważniejsze interfejsy potrzebne do budowy zaawansowanych systemów wbudowanych. Rozmieszczenie elementów ułatwia dostęp do złączy podczas prototypowania oraz testowania aplikacji.
Na płytce znajdują się:
- Wyjście HDMI
- 40-pinowe złącze rozszerzeń GPIO
- CAN x2
- RS485 x2
- Złącze JTAG
- Wejście zasilania
- Moduł AC7Z010 SoM z układem Zynq 7000
- 40-pinowe złącze rozszerzeń GPIO
- Gigabit Ethernet RJ45
- UART
- USB 2.0 host

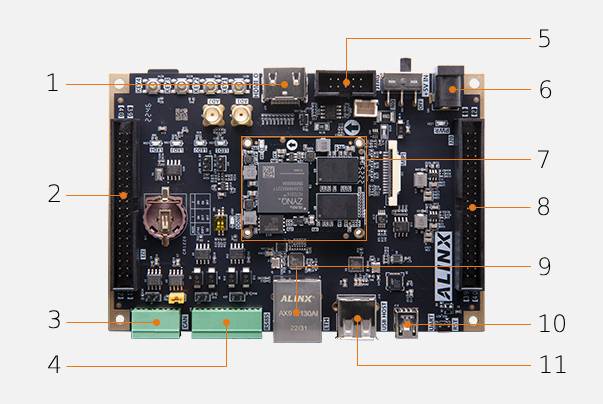

Rozmieszczenie elementów na płytce.
Dzięki bogatym interfejsom AX7Z010B może współpracować z wyświetlaczami, modułami komunikacyjnymi oraz własnymi płytkami rozszerzeń.
Architektura AMD Zynq 7000 z procesorem ARM i FPGA
Rodzina AMD Zynq 7000 łączy w jednym układzie dwurdzeniowy procesor ARM Cortex-A9 oraz programowalną logikę FPGA Artix-7. Takie rozwiązanie pozwala wykonywać oprogramowanie w systemie Linux lub Bare Metal na rdzeniach ARM, jednocześnie realizując zadania wymagające dużej równoległości bezpośrednio w logice FPGA. Model XC7Z010 zastosowany w AX7Z010B oferuje bogaty zestaw interfejsów sprzętowych, takich jak Ethernet, USB, CAN, UART, SPI, I2C czy SDIO, a także programowalną logikę wyposażoną w komórki logiczne, pamięć Block RAM oraz bloki DSP. Dzięki temu platforma doskonale nadaje się do akceleracji obliczeń, przetwarzania sygnałów, systemów czasu rzeczywistego oraz aplikacji wymagających ścisłej współpracy procesora i FPGA.
| Specyfikacja techniczna AX7Z010B | |
|---|---|
| Układ SoC | AMD/Xilinx Zynq 7000 XC7Z010-1CLG400I |
| Procesor | 2-rdzeniowy ARM Cortex-A9 |
| Maksymalna częstotliwość procesora | 676 MHz |
| Programowalna logika | FPGA Artix-7, proces technologiczny 28 nm |
| Konstrukcja | moduł AC7Z010 SoM oraz płyta bazowa |
| Złącza modułu SoM | 2 x złącze płytka-płytka Panasonic |
| Pamięć RAM | 512 MB DDR3 SDRAM, magistrala 32-bitowa |
| Pamięć Flash | 32 MB QSPI Flash |
| Interfejs CAN | 2 x CAN po stronie PS |
| Interfejs RS485 | 2 x RS485, w tym 1 x PS oraz 1 x PL |
| Wyjście obrazu | 1 x HDMI |
| Ethernet | 1 x Gigabit Ethernet po stronie PS |
| USB Host | 1 x USB 2.0 Host |
| Interfejs USB-UART | 1 x USB-UART po stronie PS |
| Interfejs programowania | 1 x JTAG |
| Porty rozszerzeń | 2 x 40-pin, raster 2,54 mm, po 34 linie IO |
| Wejścia analogowe | 2 x AD |
| Gniazdo karty pamięci | 1 x microSD |
| Pamięć EEPROM | 1 x EEPROM 24LC04 (4 Kbit / 2 x 256 B) |
| Zegar czasu rzeczywistego | 1 x RTC DS1338 |
| Czujnik temperatury | 1 x LM75 |
| Diody LED | 1 x PWR, 1 x PS LED, 1 x PL LED |
| Napięcie zasilania | 5 V |
| Wymiary | 130 x 90 mm |
