Opis produktu: M5Stack Station - zestaw deweloperski ESP32 IoT - wersja akumulatorowa - M5Stack K124-B

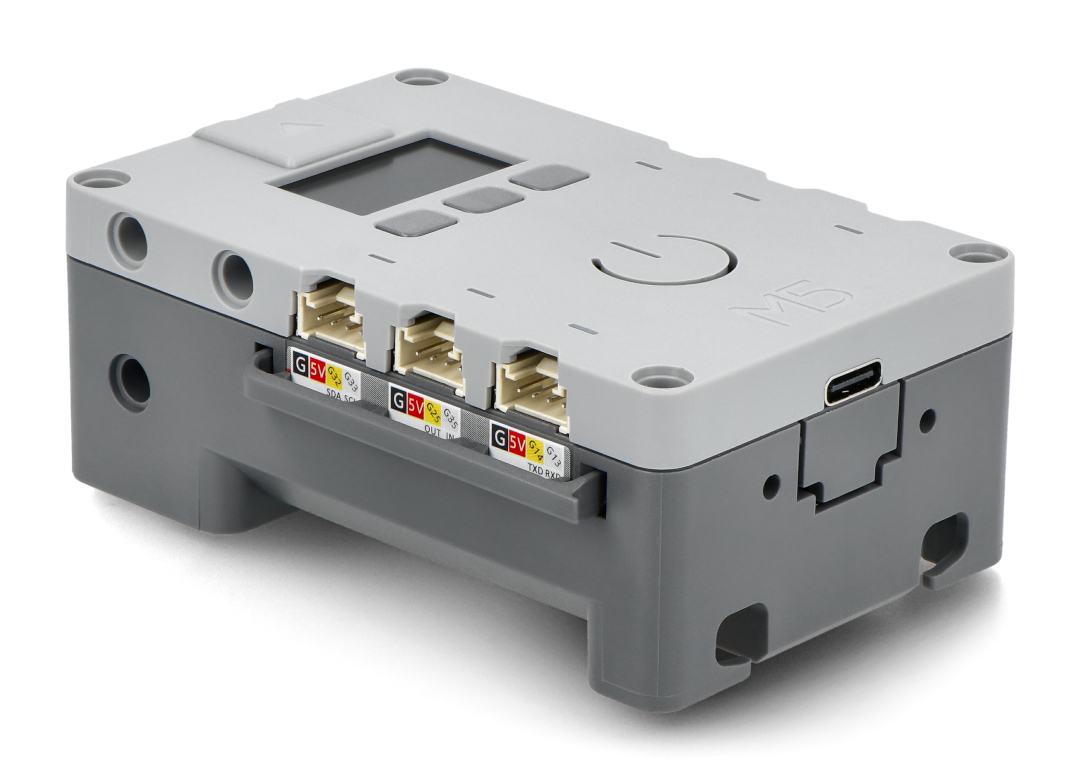

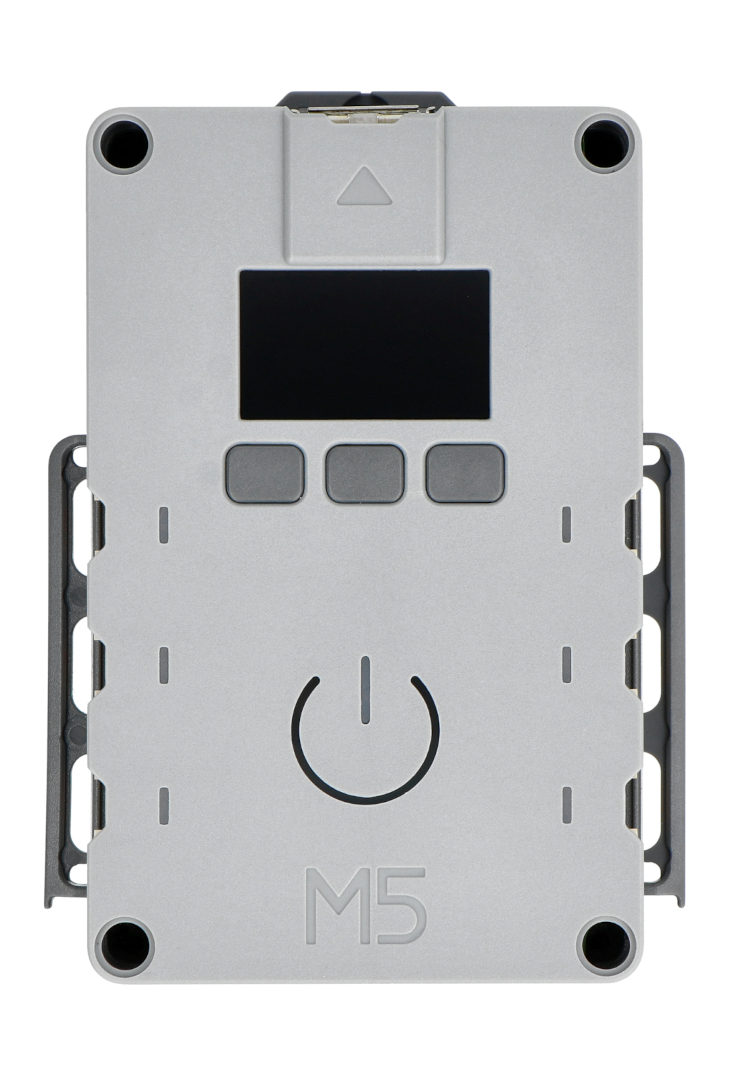

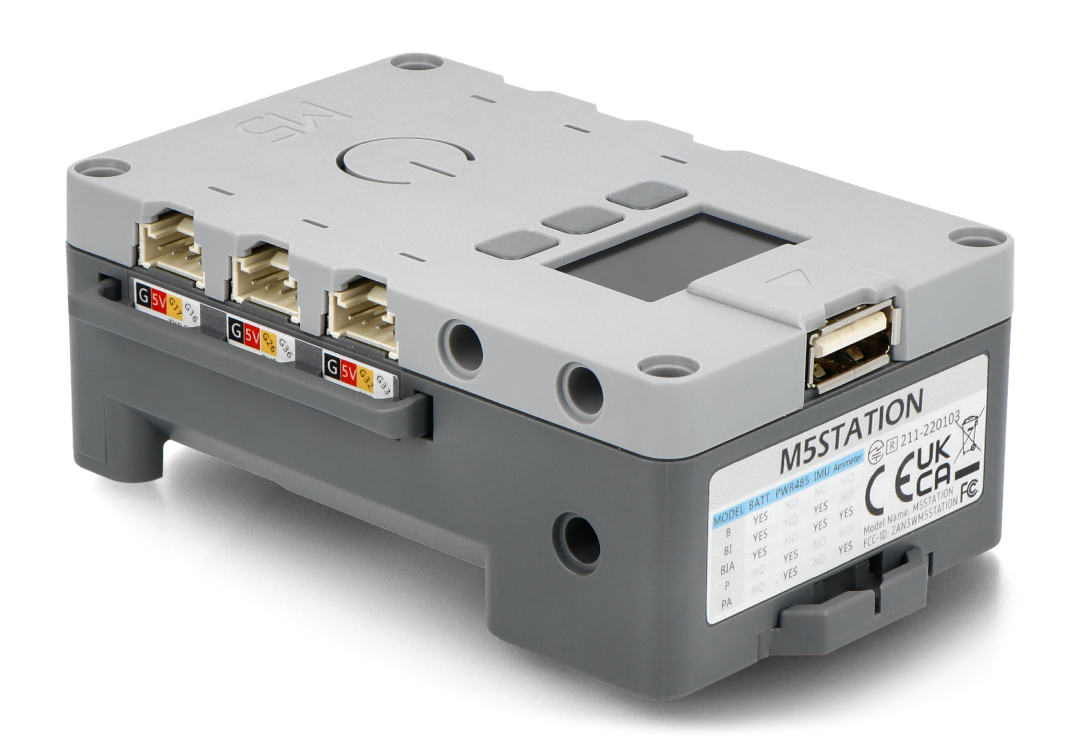

M5Stack Station to wielofunkcyjny zestaw rozwojowy IoT wyposażony w układ ESP32-D0WDQ6-V3, obsługuje bezprzewodową komunikację WiFi oraz posiada wbudowaną antenę 2,4 GHz 3D. W przedniej części modułu znajduje się wyświetlacz o przekątnej 1,14'', cztery przyciski - jeden włącznik oraz trzy programowalne przyciski użytkowe oraz aż siedem programowalnych diod LED SK6812. Ponadto M5Stack Station został wyposażony w szereg funkcjonalnych układów - 6-osiowy IMU MPU6886, zintegrowaną przetwornicę napięcia DC / DC typu boost SCT12A0DHKR, a także układ INA3221 pozwalający na kontrolę napięcia i poboru prądu. Wśród wyprowadzeń na pokładzie modułu znajdziemy sześć złącz Grove (I2C + I/0 + UART), jeden port USB typu A oraz jeden port USB typ C. M5Stack Station to potężny moduł wykonawczy, który może być wykorzystywany do sterowania urządzeniami przemysłowymi, inteligentnymi budynkami, wielokanałowymi węzłami akwizycji danych i szeroko pojętymi zastosowaniami prototypowymi. Istnieje możliwość zamontowania produktu na szynę DIN, zestaw posiada także magnesy do mocowania.
M5Stack Station - zestaw deweloperski ESP32 IoT - wersja akumulatorowa - M5Stack K124-B.
Specyfikacja techniczna M5Stack Station
- Wbudowany układ: ESP32-D0WDQ6-V3
- Ilość rdzeni: dual-core
- Częstotliwość taktowania: 240 MHz
- Pamięć SRAM: 520 kB
- 600 DMIPS i bezprzewodowa komunikacja WiFi
- Pamięć Flash: 16 MB
- Zasilanie:
- poprzez złącze USB typu C: 5 V / 1 A
- poprzez wbudowany akumulator: 18650 x (równolegle połączone) 2200 mAh
- Interfejsy: 1x USB typ C, 6x Grove (I2C + I/0 + UART), 1x USB typu A
- Diody LED: 7x SK6812
- Przyciski: 1x przycisk zasilania, 3x przycisk funkcyjny
- Wyświetlacz: przekątna 1,14'', rozdzielczość 240 x 135 px, układ sterowania ST7789V2
- Wbudowany czujnik IMU: MPU6686
- Wbudowany RTC: BM8563
- Wbudowany PMU: AXP192
- Wbudowany czujnik napięcia / prądu: INA3221 + INA199
- Chip USB: CH9102F
- Konwerter napięcia DC / DC: SCT12A0DHKR
- Antena: 2,4 GHz 3D
- Zakres temperatury roboczej: od 0°C do 60°C
- Śrubki mocujące u podstawy: śruba z łbem sześciokątnym M2 x 8 mm
- Materiał wykonania: ABS + PC
- Wymiary modułu: 92 x 64,5 x 35 mm
- Masa: 79,5 g
Sugerowane zastosowanie
- Kontrolery IoT
- Edukacja STEM
- Projekty DIY
- Inteligentne urządzenia domowe i Smart Home
- Prototypowanie produktów IoT

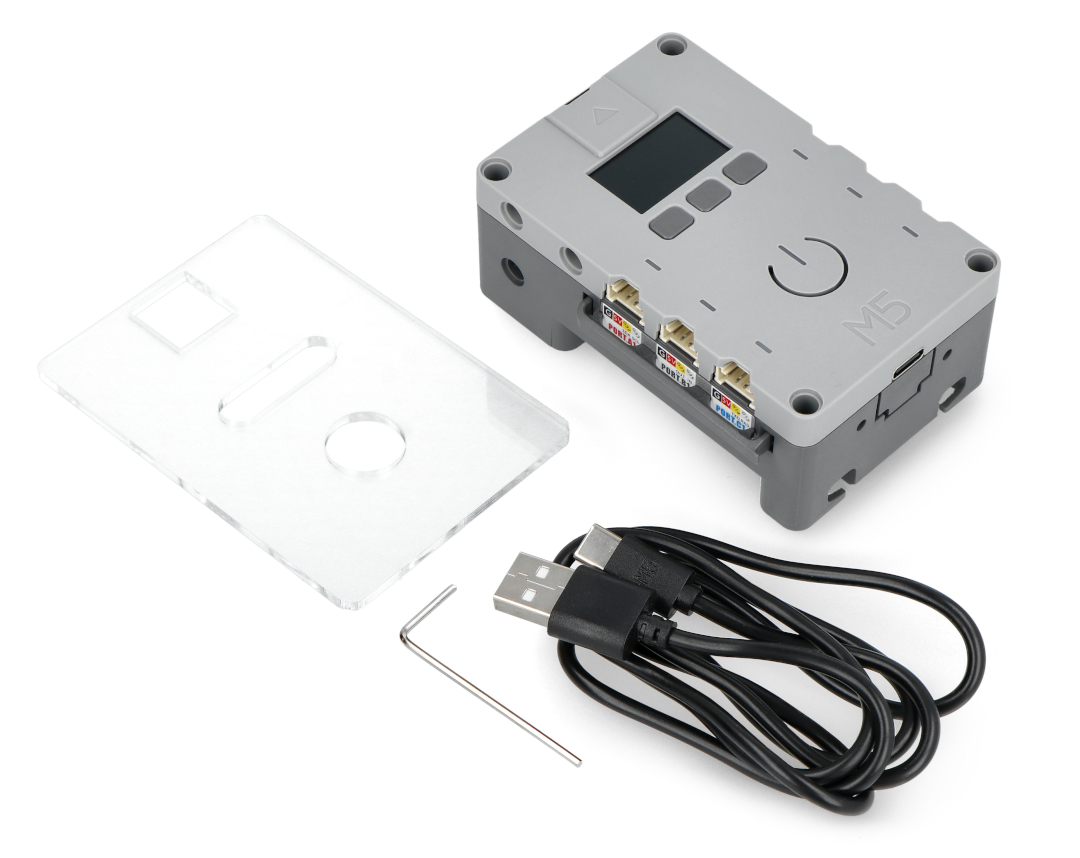

Zawartość zestawu
- M5Stack Station - zestaw deweloperski ESP32 IoT - wersja z wbudowanym akumulatorem
- Przewód połączeniowy ze złączem USB typu C o długości 100 cm
- Pleksi ochronna
- Klucz imbusowy
