Opis produktu: Mini przełącznik Push MOSFET SV 4,5-40V / 4A - z ochroną przed prądem wstecznym - Pololu 2809
Moduł z przyciskiem jako alternatywa dla przycisków mechanicznych. Przełącznik jest bistabilny, jedno naciśnięcie włącza zasilanie a kolejne naciśnięcie wyłącza go. Dodatkowe wejścia umożliwiają np. automatyczne wyłączanie. Moduł działa z napięciem od 4,5 V do 40 V przy poborze prądu do 4 A. Płytka posiada wbudowany mały pushbutton oraz umożliwia podłączenie zewnętrznych przycisków. Prąd przełącznika nie wpływa na sterowany układ, dzięki czemu można wykorzystywać różne przyciski do kontroli znacznej ilości energii.
Zalety i ograniczenia
Przełącznik kontroluje parę tranzystorów MOSFET przez które przepływa główny prąd. Moduł posiada wiele zalet, lecz również wad w porównaniu do mechanicznych przełączników. Zatem przed wykorzystaniem go w układzie należy dokładnie zapoznać się z jego możliwościami.

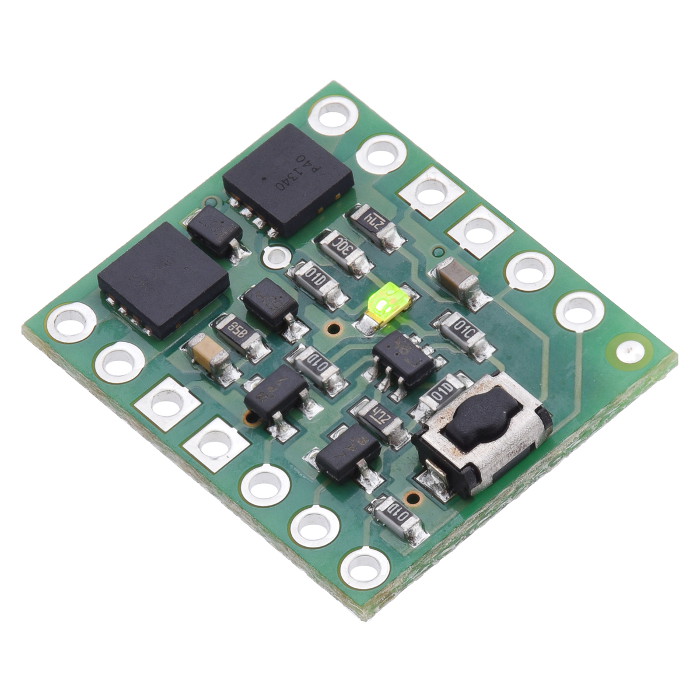

Mini przełącznik Push MOSFET SV 4,5-40V/4A.
Zalety
- Niewielki rozmiar
- Ochrona przed prądem wstecznym
- Możliwość połączenia kilku przełączników dla usprawnienia sterowania
- Lepsza charakterystyka niż w przełącznikach mechanicznych
- Możliwość samowyłączenia
- Możliwość sterowania cyfrowego przez zewnętrzne urządzenia
- Kompatybilne wyprowadzenia z płytką stykową, raster 2,54 mm
Wady
- Przełącznik jest jedno kierunkowy (napięcie VOUT nie może być przełączone na VIN)
- Ograniczony zakres napięć
- Przełącznik może utracić swój stan przy zaniku zasilania (domyślnie jest wyłączony przy pierwszym dostarczeniu zasilania, lecz może domyślnie być włączony w okolicach górnego zakresu pracy).
- Działa tylko z prądem stałym
- Brak pełnej izolacji w stanie wyłączenia
Użycie przełącznika
W podstawowym wykorzystaniu wystarczy wbudowany przycisk. Jedno naciśnięcie włącza zasilanie, a kolejne wyłącza je. Bardziej zaawansowane opcje kontrolowane są przez pozostałe piny:

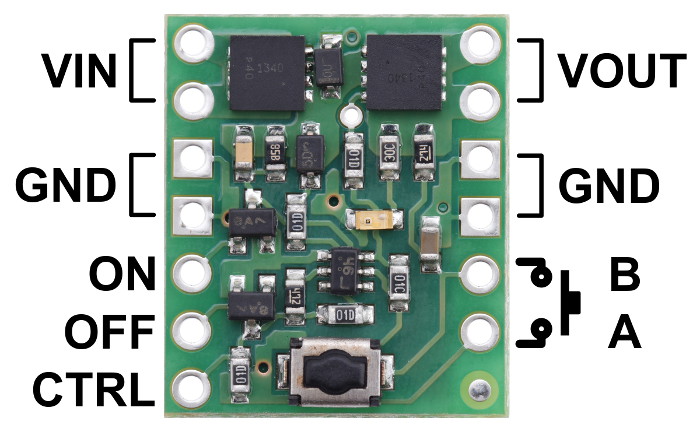

| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania. |
| VOUT | Napięcie wyjściowe. |
| GND | Masa układu. |
| A |
Połączenie przez przycisk chwilowy z pinem B dla normalnego działania ON/OFF. Połączenie przez przycisk chwilowy z masą dla ciągłego działania. |
| B | Połączenie przez przycisk chwilowy z pinem A dla normalnego działania ON/OFF. |
| ON | Impuls powyżej o amplitudzie powyżej 1 V na tym pinie włącza przełącznik. |
| OFF | Impuls powyżej o amplitudzie powyżej 1 V na tym pinie wyłącza przełącznik. |
| CTRL | Bezpośrednia kontrola nad stanem przełącznika. Stan wysoki (ponad 1 V) włącza przełącznik, stan niski wyłącza go. Niepodłączony nie ustawia stanu przełącznika. Nie należy ustawiać ustawiać jednocześnie pinów CTRL oraz OFF w stan wysoki. |

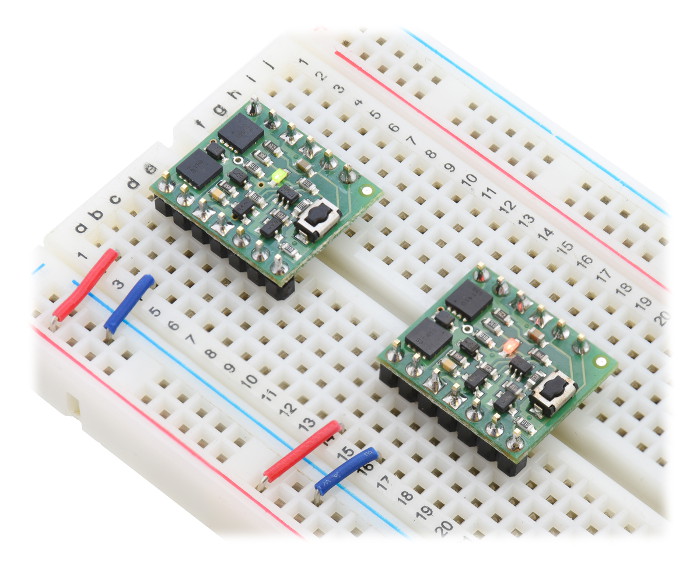

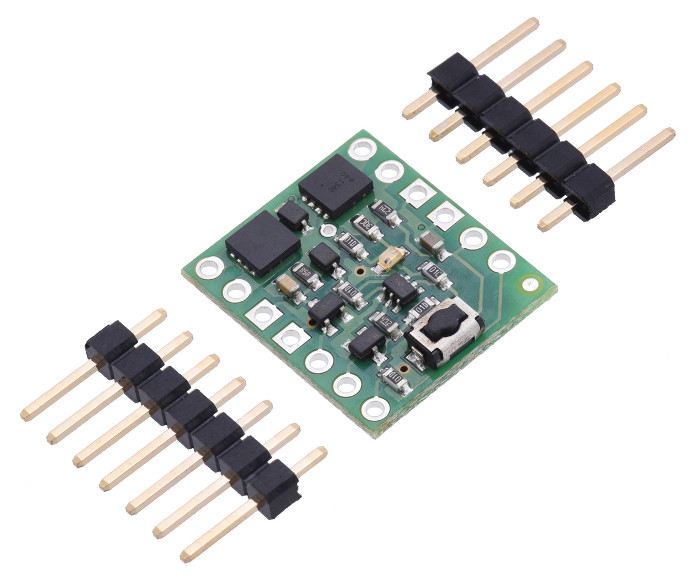

Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Dla tego układu MOSFET moc nagrzewająca płytkę jest proporcjonalna do kwadratu przepływającego prądu. Przy typowym prądzie 2 A osiąga temperaturę 55 °C i staje się ona wyczuwalnie ciepła, lecz bezpieczna. Przy odpowiednim odprowadzaniu ciepła można osiągnąć wartość 4,3 A. Jednakże zalecamy zachowanie szczególnej ostrożności, ponieważ tranzystor MOSFET może nagrzać się do temperatury 150 °C.
Specyfikacja przełącznika Push MOSFET
- Maksymalne napięcie: 40 V
- Rekomendowane napięcie pracy: od 4,5 do 32 V
- Prąd ciągły przy temperaturze 55 °C: 2 A
- Prąd ciągły przy temperaturze 150 °C: 4,3 A
- Maksymalny prąd: 7,2 A
- Kolor diody LED: zielony
- Wymiary: 15 x 18 x 3 mm
- Masa: 0,6 g

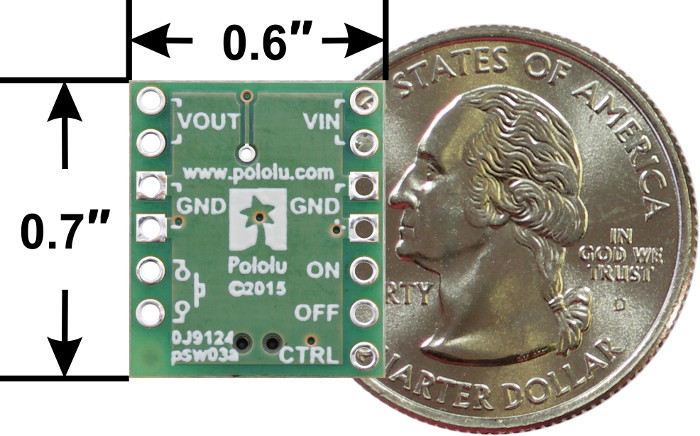

Wymiary produktu.
