Opis produktu: Sześciokątny adapter do kół - 12mm/3mm - 2szt.
Aluminiowy, lekki adapter konwertujący 12 milimetrowy, sześciokątny wał pasujący do wielu różnych kół, na tradycyjny, 3 milimetrowy wał silnika. Długość adaptera jest równa 17 mm. Zestaw zawiera 2 sztuki adaptera, niezbędne śrubki oraz klucz montażowy.
Adapter przeznaczony jest dla wszystkich silników o 3 mm wale, np. silniki typu micro. Pasuje m. in. do kół Dagu Wild Thumper.

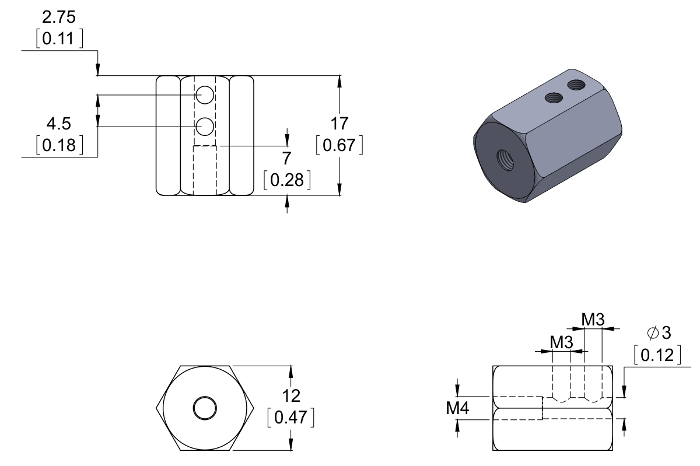

Wymiary
Pobierz rysunek w formacie PDF.
| W naszej ofercie dostępne również inne adaptery 12 mm. |
Uniwersalna przejściówka do montażu kół napędowych
Sześciokątny adapter do kół – 12mm/3mm umożliwia proste zamocowanie kół napędowych z wpustem sześciokątnym (np. dostępnych w naszej ofercie Dagu Wild Thumper) na wale wyjściowym silnika lub przekładni (o średnicy równej 3 mm).

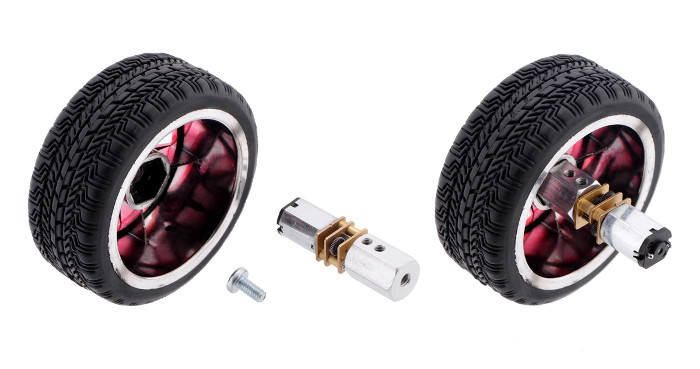

Adapter ma postać sześciokątnej tulei aluminiowej o długości 17 mm, która z jednej strony posiada gwintowany otwór M4, z drugiej zaś wpust o średnicy 3 mm, wyposażony w podwójne gwinty M3, przeznaczone do wkręcenia krótkich śrubek dociskowych. Podczas montażu należy pamiętać, by najpierw zamontować adapter na osi silnika/przekładni, a dopiero po tym etapie przejść do przykręcania samego koła (w przeciwnym razie dostęp do śrubek dociskowych może być mocno utrudniony).
Adaptery do silników – do czego służą?
Montaż kół napędowych, zębatek czy kół pasowych może nastręczać problemów w przypadku gdy średnica osi silnika lub wału napędowego przekładni nie pasuje do wpustu znajdującego się w mocowanym elemencie. W takich sytuacjach zastosowanie znajdują specjalnie do tego celu zaprojektowane przejściówki do silników. W większości przypadków mają one postać sztywnej tulei redukcyjnej, pozwalającej na bezproblemowe przejście z jednego rozmiaru wałka na inny.
Dość często można także spotkać aluminiowe sprzęgła elastyczne o charakterystycznym kształcie spiralnie nacinanego walca. Przeznaczenie tych elementów jest jednak nieco inne – sprzęgła nie nadają się wprawdzie do mocowania kół napędowych, ale są niezbędne w budowie drukarek 3D, ploterów CNC i innych precyzyjnych mechanizmów, w których zachodzi potrzeba kompensacji niewielkich niedokładności kątowych lub przesunięć pomiędzy osią silnika (zwykle krokowego), a napędzanym elementem (np. śrubą).
