Opis

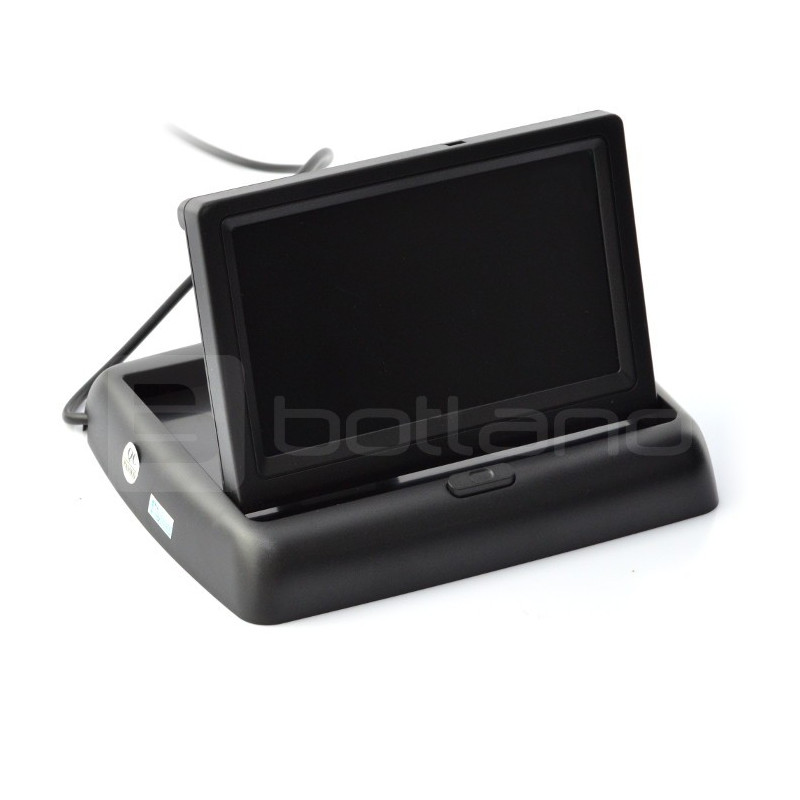

Wyświetlacz TFT LCD, kolorowy o przekątnej 4,3 " i rozdzielczości 480 x 272 p. Urządzenie zasilane jest napięciem 12 V z zewnętrznego źródła, np. zasilacza sieciowego. Posiada wejście analogowe, do którego można podłączyć Raspberry Pi poprzez dostępny w naszym sklepie przewód 4pin jack - chinch.

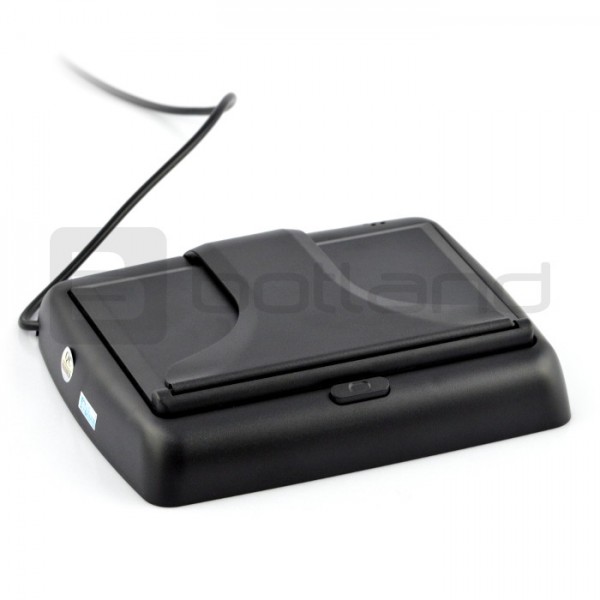

Ekran ma możliwość ręcznego składania i otwierania za pomocą przycisku.
Wyprowadzenia:
- Gniazdo chinch białe - wejście analogowe AV1
- Gniazdo chinch żółte - wejście analogowe AV2
- Gniazdo zasilania DC 5,5 x 2,1 mm - tutaj należy podłączyć zasilanie ekranu, czyli napięcie 12 V o wydajności prądowej powyżej 1 A. Źródłem energii może być odpowiedni zasilacz sieciowy z wtykiem 5,5 x 2,1 mm, bateria lub akumulator. W zestawie znajduje się przewód, który posiada kable ze zdjętą izolacją, dzięki temu w prosty sposób można podłączyć źródło z dowolną końcówką.

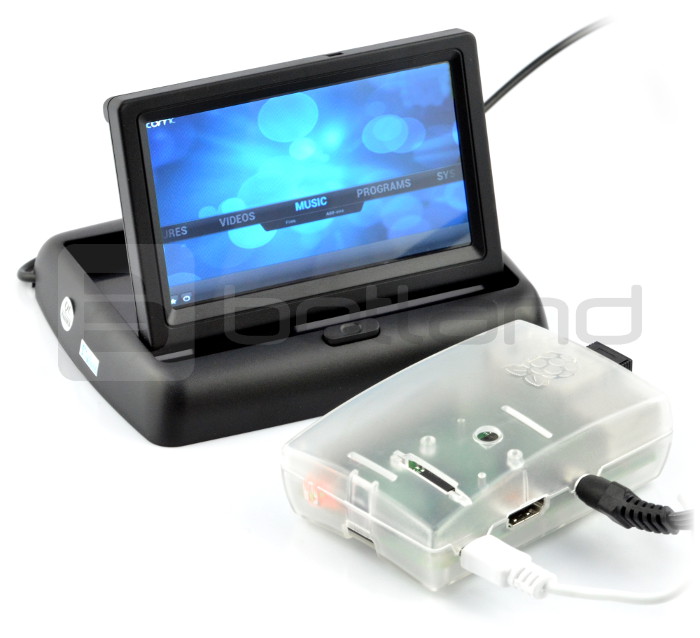

W celu połączenia z ekranu z Raspberry Pi, należy podłączyć zasilanie ekranu 12 V oraz połączyć dowolne wejście (AV1 lub AV2) z wyjściem wideo minikomputera. W tym celu można wykorzystać przewód Jack 3,5 mm 4 polowy - 3 x RCA, w którym wideo jest wyprowadzone złączem żółtym.
| Ekran działa domyślnie z systemem OpenELEC. W przypadku systemu Raspbian należy najpierw dokonać modyfikacji ustawień systemu. Krótki poradnik postępowania można znaleźć pod tym adresem. |
W związku z tym, że komunikacja odbywa się poprzez sygnał analogowy odpowiednia filtracja zasilania minikomputera oraz długość przewodu wideo mają wpływ na jakość obrazu.
Specyfikacja
- Przekątna ekranu: 4,3 cala
- Rozdzielczość ekranu: 480 x 272 px
- Wejście analogowe typu chinch (RCA)
- Zasilanie: 12 V, gniazdo DC 5,5 x 2,1 mm
W zestawie:
- Ekran LCD TFT 4,3"
- Przewód ze złączem 5,5 x 2,1 mm do zasilania (zestaw nie zawiera zasilacza 12 V, można go nabyć osobno)
- Nakładki na męskie na złącza chinch
