- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis
Moduł zasilający z wbudowanym wyłącznikiem. Dostarcza napięcia 3,3 V i 5 V o wydajności prądowej 500 mA. Zasilany jest napięciem do 12 V, podłączanym do gniazda DC 5,5 x 2,1 mm lub 5 V ze złącza mini USB.

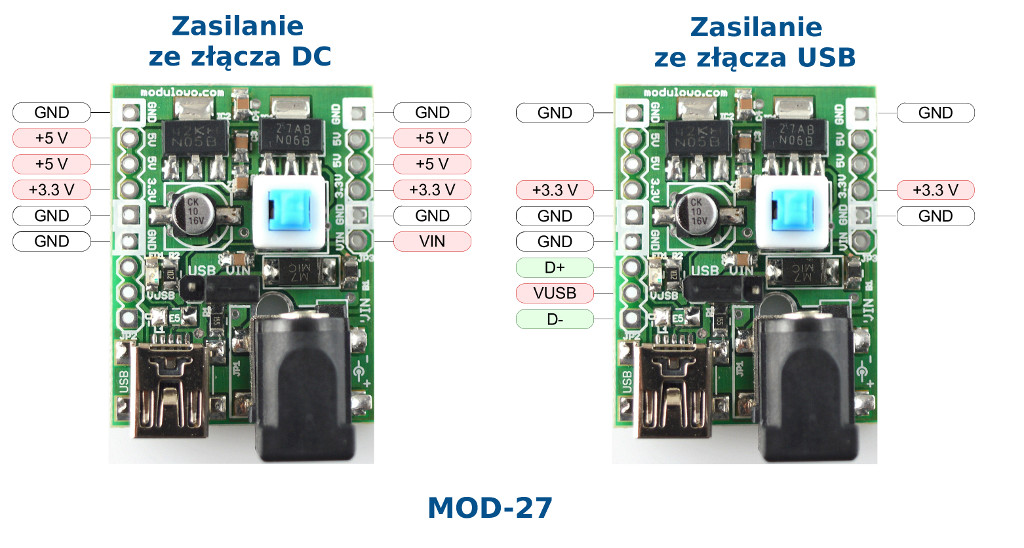

Na środku modułu znajduje się zworka do wyboru źródła napięcia USB lub VIN (ze złącza DC). W instrukcji i na zdjęciach z wyprowadzeniami są opisane złącza, których można używać w zależności od źródła zasilania.
|
Uwaga! Podłączenie dwóch źródeł napięcia może uszkodzić układ. Podłączając przewód USB, należy odłączyć przewód DC i odwrotnie |
Wyprowadzenia
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania 12V. |
| +5 V | Napięcie wyjściowe 5 V. |
| + 3.3 V | Napięcie wyjściowe 3,3 V. |
| GND | Masa układu. |
| D+, D- | Linie komunikacyjne złącza USB. |
Specyfikacja
- Napięcie zasilania:
- Złącze DC 5,5 x 2,1 mm: 12 V
- Gniazdo miniUSB: 5 V
- Stabilizatory napięcia:
- LM1117-3.3
- LM1117-5.0
- Bezpiecznik polimerowy 500mA (dla napięcia z USB)
- Wyprowadzenia: złącza 9-pin i 6-pin raster 2,54 mm do samodzielnego lutowania
- Sygnalizacja diodą LED
- Wymiary: 34 x 26 mm
- Moduł wyprodukowany w Polsce
W zestawie:
- Moduł zasilający
- Zestaw złącz do samodzielnego zlutowania listwa goldpin 9-pin i 6-pin raster 2,54 mm
