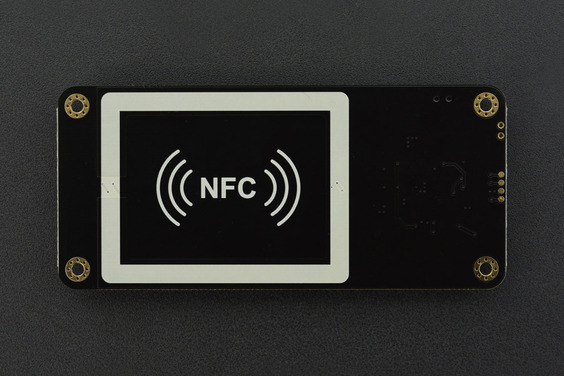

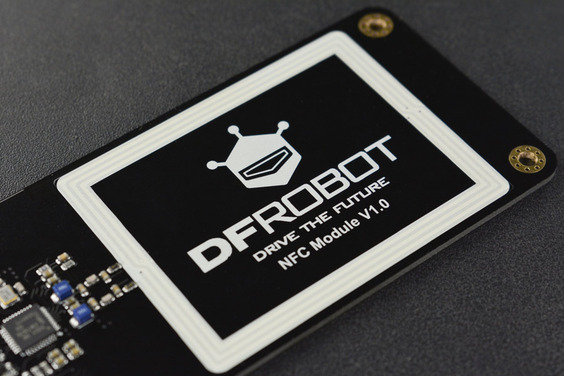

Opis produktu: Gravity - moduł komunikacyjny z tagiem NFC - I2C / UART - DFRobot DFR0231-H
Moduł komunikacyjny serii Gravity z tagiem NFC wyprodukowany przez firmę DFRobot. Wykorzystuje zintegrowany kontroler komunikacyjny NXP PN532, który obsługuje różne typy inteligentnych kart zbliżeniowych i odbiciowych lub tagów NFC, w tym m.in. powszechnie używane na rynku serie MIFARE Classic i NTAG. Wykorzystuje dwie magistrale: interfejs I2C i UART, które są wybieralne za pomocą przełącznika wbudowanego w płytkę. Jest kompatybilny z mikrokontrolerami zasilanymi napięciem 3,3 V / 5 V, do których należą Arduino, micro:bit, FireBeetle ESP32 czy FireBeetle ESP8266.
Produkt kompatybilny z Arduino
Na stronie producenta dostępna jest Strona Wiki produktu, która zawiera przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE wraz z przykładowym kodem programu.
Tag NFC znajduje zastosowanie w systemach płatności zbliżeniowych.
Kluczowe funkcje
- Wysoce zintegrowany kontroler NXP NFC
- Obsługa różnych rodzajów popularnych kart zbliżeniowych i odbiciowych lub tagów NFC
- Kompatybilny z kontrolerem pracującym z napięciem 3,3 V / 5 V
- Częstotliwość nośna wynosi 13,56 MHz
Sugerowane zastosowanie

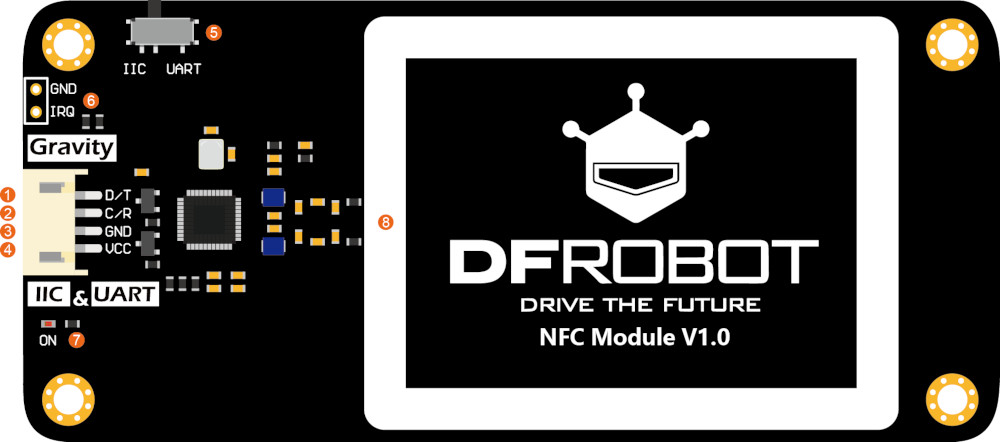

Opis wyprowadzeń
- 1 - D / T (SDA / TXD) - pin transmisji danych interfejsu I2C / UART
- 2 - C / R (SCL / RXD) - pin linii zegarowej interfejsu I2C / UART
- 3 - GND - masa układu
- 4 - VCC - pin zasilania napięciem od 3,3 V do 5,5 V
- 5 - / - złącze wyboru interfejsu I2C / UART
- 6 - IRQ - pin wyjściowy przerwania
- 7 - NA - wskaźnik zasilania (sygnalizacja w kolorze czerwonym)
- 8 - / - antena NFC
Opis wyprowadzeń modułu komunikacyjnego.
Obsługiwana częstotliwość komunikacji to 13,56 MHz.
Specyfikacja techniczna czujnika komunikacyjnego
- Układ: NXP PN532
- Napięcie wejściowe (VCC): od 3,3 V do 5,5 V
- Interfejs komunikacyjny: Gravity I2C i UART
- Prędkość transmisji UART: 115200 bps
- Adres interfejsu komunikacyjnego: 0x48
- Częstotliwość komunikacji: 13,56 MHz
- Maksymalna odległość komunikacji: ≥10 mm
- Obsługiwane protokoły:
- tryb czytnika / zapisu: ISO / IEC 14443A, ISO / IEC 14443B, MIFARE, FeliCa
- tryb emulacji karty: ISO 14443A / MIFARE Classic 1K lub 4K, FeliCa
- sieć równorzędna: ISO / IEC18092, ECM340
Zawartość zestawu

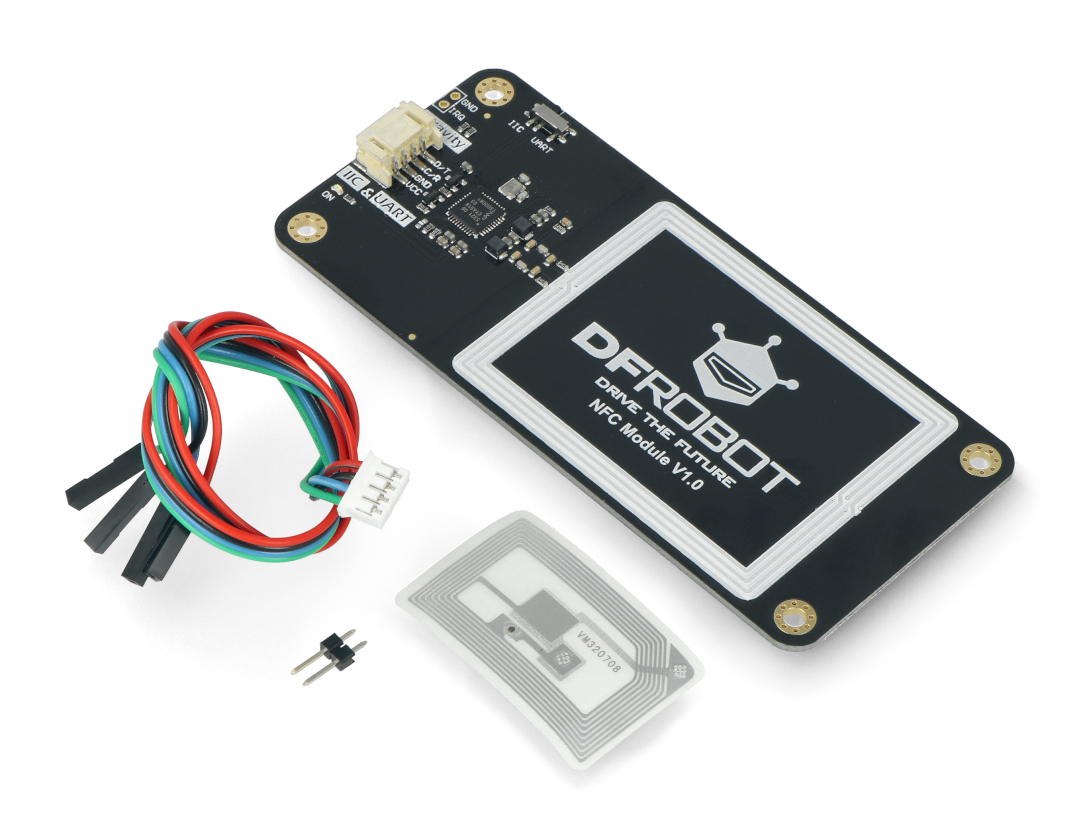

- Gravity - moduł komunikacyjny UART i I2C NFC
- Przewód połączeniowy ze standardem Gravity 4-pinowy I2C / UART
- Złącze goldpin raster 2,54 mm
- Naklejka z tagiem NFC
W skład zestawu wchodzi także 4-pinowy przewód połączeniowy ze standardem Gravity.
