Opis produktu: Shelly RGBW2 - sterownik LED RGBW WiFi
Gotowy moduł umożliwiający sterowanie paskami i łańcuchami LED RGB + W poprzez sieć WiFi z wykorzystaniem aplikacji na smartfona z dowolnego miejsca na świecie. Zasilany jest napięciem od 12 V do 24 V, posiada 4 kanały. W celu korzystania z Shelly, wystarczy skonfigurować urządzenie poprzez przeglądarkę internetową. Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Urządzenie posiada złącza śrubowe do montażu przewodów, w tylnej części znajdują się samoprzylepne paski, które ułatwiają montaż modułu.
Shelly RGBW2 może być sterowane przy wykorzystaniu komend głosowych za pomocą asystenta głosowego takiego jak: Amazon Alexa lub Google Home.

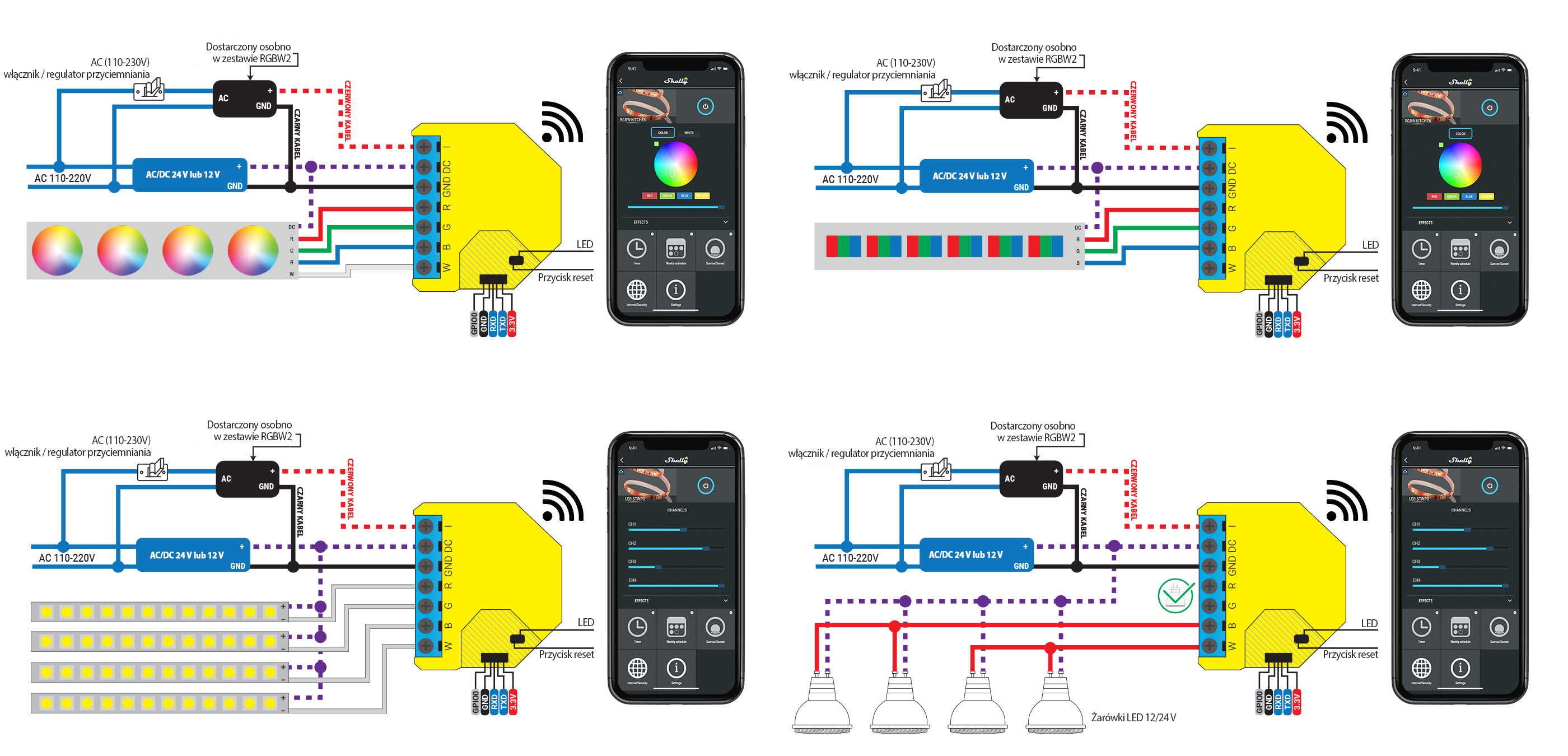

Schemat podłączenia sterownika LED Shelly RGBW2
Przed podłączeniem należy odłączyć napięcie w zasilanym obwodzie. Sterownik należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.

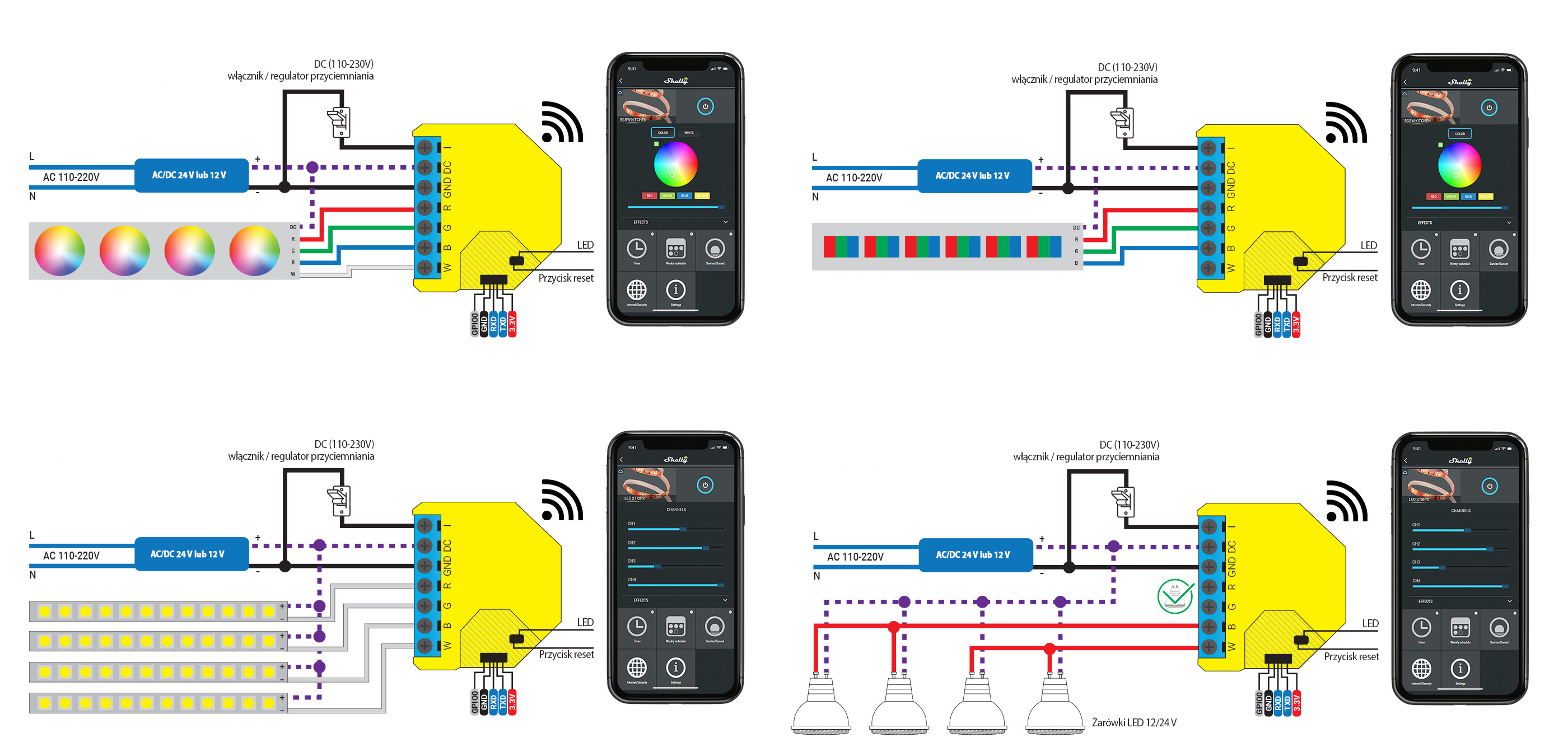

Schemat podłączenia

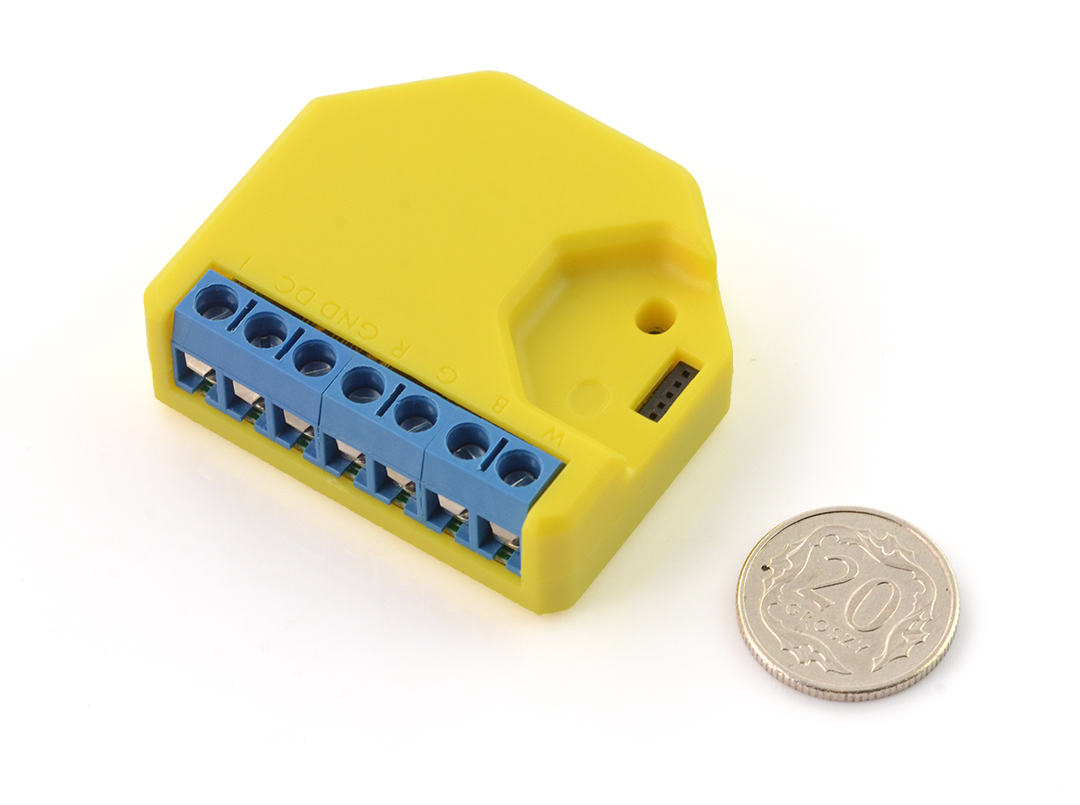

Shelly RGBW2 został wyposażone w siedem wprowadzeń w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka. Urządzenie może sterować jednym paskiem LED RGB W lub czterema paskami LED jednokolorowymi oraz paskami i żarówkami 230 V AC.
- I - wejście bezpotencjałowe
- DC - napięcie zasilania, współdzielone z paskiem LED.
- GND - masa układu.
- R - kanał barwy czerwonej (RED).
- G - kanał barwy zielonej (GREEN).
- B - kanał barwy niebieskiej (BLUE).
- W - kanał barwy białej (WHITE).
Konfiguracja sterownika LED RGBW Shelly RGBW2
W celu konfiguracji należy połączyć się z siecią bezprzewodową urządzenia o nazwie "shellyswitch-xxxxxx" gdzie "xxxxxx" to numer seryjny urządzenia, następnie korzystając ze sklepu Android Play lub AppStore należy pobrać aplikację Shelly. W celu wstępnego skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Konfigurację można wykonać również przez stronę internetową w tym celu należy połączyć się z siecią bezprzewodową urządzenia następnie wystarczy uruchomić przeglądarkę internetową i podać adres IP urządzenia: http://192.168.33.1 Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu.
Specyfikacja sterownika Shelly RGBW2
- Napięcie zasilania: od 12 V do 24 V
- Pobór prądu: do 50 mA
- Ilość kanałów: 4
- Maksymalna moc wyjściowa:
-
- 12 V: do 144 W (do 45 W na każdy kanał)
- 24 V: do 288 W (do 90 W na każdy kanał)
- Standard WiFi: 802.11 b/g/n
- Tryb pracy WiFi: STA / AP / STA+AP / Smart Config
- Zabezpieczenia sieciowe: Brak / WEP / WPA / WPA-PSK / WPA2-PSK (TKIP / AES)
- Częstotliwość: od 2,4 GHz do 2,5 GHz
- Zasięg: do 60 m w otwartej przestrzeni, do 30 m wewnątrz
- Temperatura pracy: od -10°C do 40°C
- Wilgotność pracy: od 5% do 95%
- Interfejsy wyjściowe:
-
- 4 kanałowy PWM: R/G/B/W
- 3 kanałowy PWM: R/G/B
- 4 kanałowy PWM: 4x biały pasek LED lub 4 x 12 V / 24 V żarówka LED
- Interfejs: przycisk reset, przełącznik wejścia 230 V AC
- Funkcje przełącznika AC: On/OFF i ściemnianie
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą HTML5
- Wymiary: 43 x 38 x 14 mm
