Opis produktu: Adafruit MB85RS64V - pamięć 64 Kb / 8 KB FRAM nieulotna SPI
Moduł z pamięcią nieulotną FRAM do przechowywania danych, która charakteryzuje się niskim poborem mocy i bardzo dużą trwałością. Każdy bajt można zapisać lub odczytać 10 000 000 000 000 razy. FRAM jest także niezwykle stabilny w czasie, w temperaturze pokojowej dane można przechować nawet 95 lat.
Pojemność tego układu wynosi 64 Kb (8 KB), z mikrokontrolerem głównym komunikuje się poprzez magistralę SPI z prędkością do 20 MHz. Wyprowadzenia pracują zarówno z napięciem 3,3 V jak i 5 V.

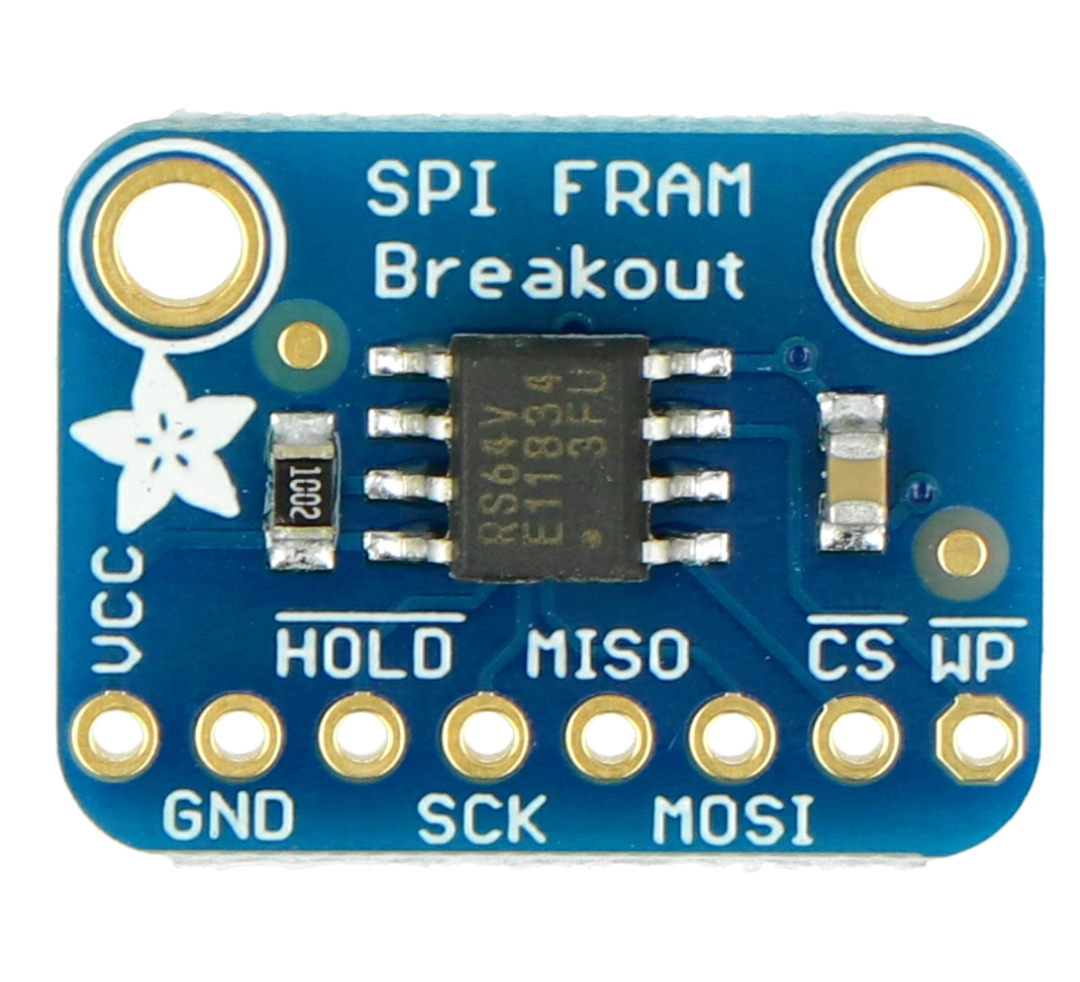

Adafruit MB85RS64V.
Specyfikacja
- Napięcie zasilania: od 3,0 V do 5,0 V
- Napięcie pracy wyprowadzeń: od 3,3 V do 5,0 V
- Układ scalony: MB85RS64V (dokumentacja)
- Pamięć: 64 Kb (8 KB)
- Typ pamięci: FRAM
- Komunikacja: magistrala SPI
- Wyprowadzenia: otwory na złącza goldpin - raster 2,54 mm (listwa w zestawie do samodzielnego lutowania)
- Wymiary płytki: 15,5 x 20 x 2 mm
Wyprowadzenia
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: od 3 V do 5 V. |
| GND | Masa układu. |
| HOLD | Podanie stanu niskiego blokuje prace magistrali SPI. |
| CS | Chip select - wybór urządzenia magistrali SPI stanem niskim. |
| SCK | Linia zegarowa magistrali SPI. |
| MISO | Linia danych magistrali SPI. |
| MOSI | Linia danych magistrali SPI. |
| WP | Pin do zabezpieczenia rejestru statusowego. |
