Opis produktu: CardKB2 - miniaturowa klawiatura z ESP32-C61HF4 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack

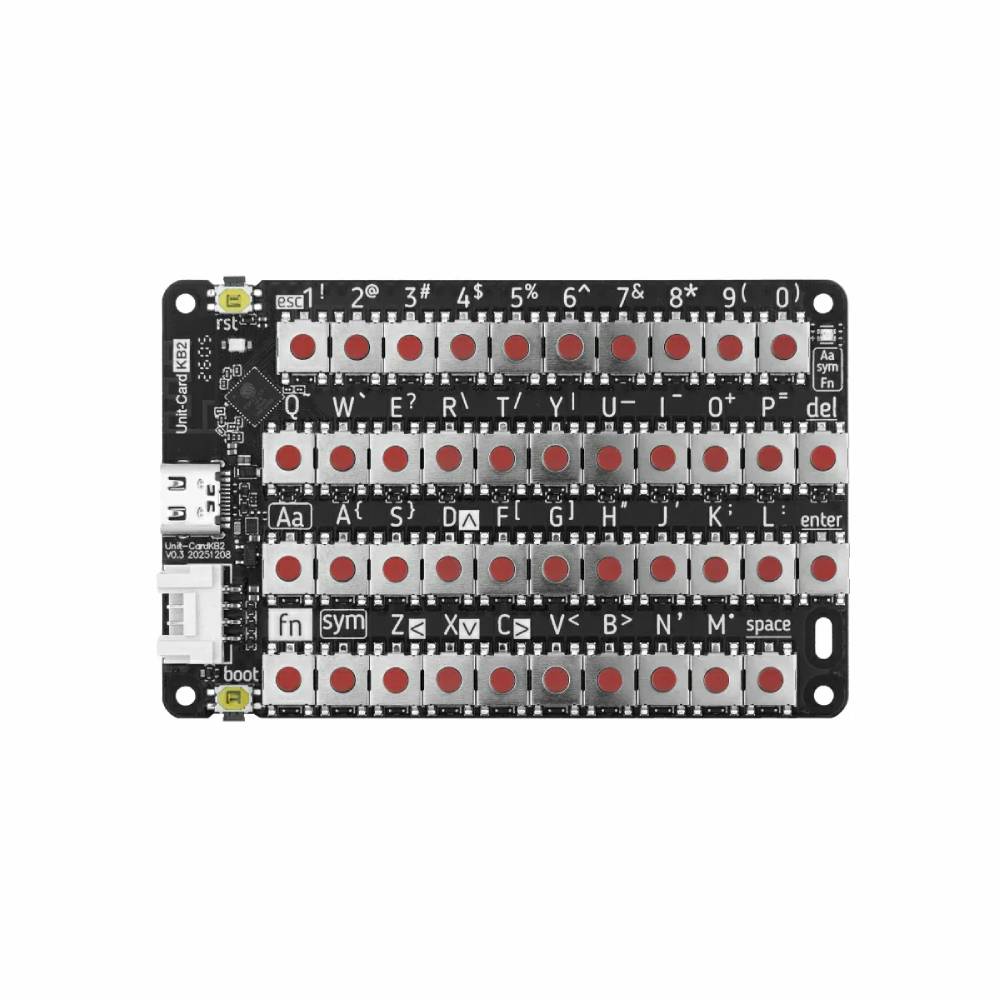

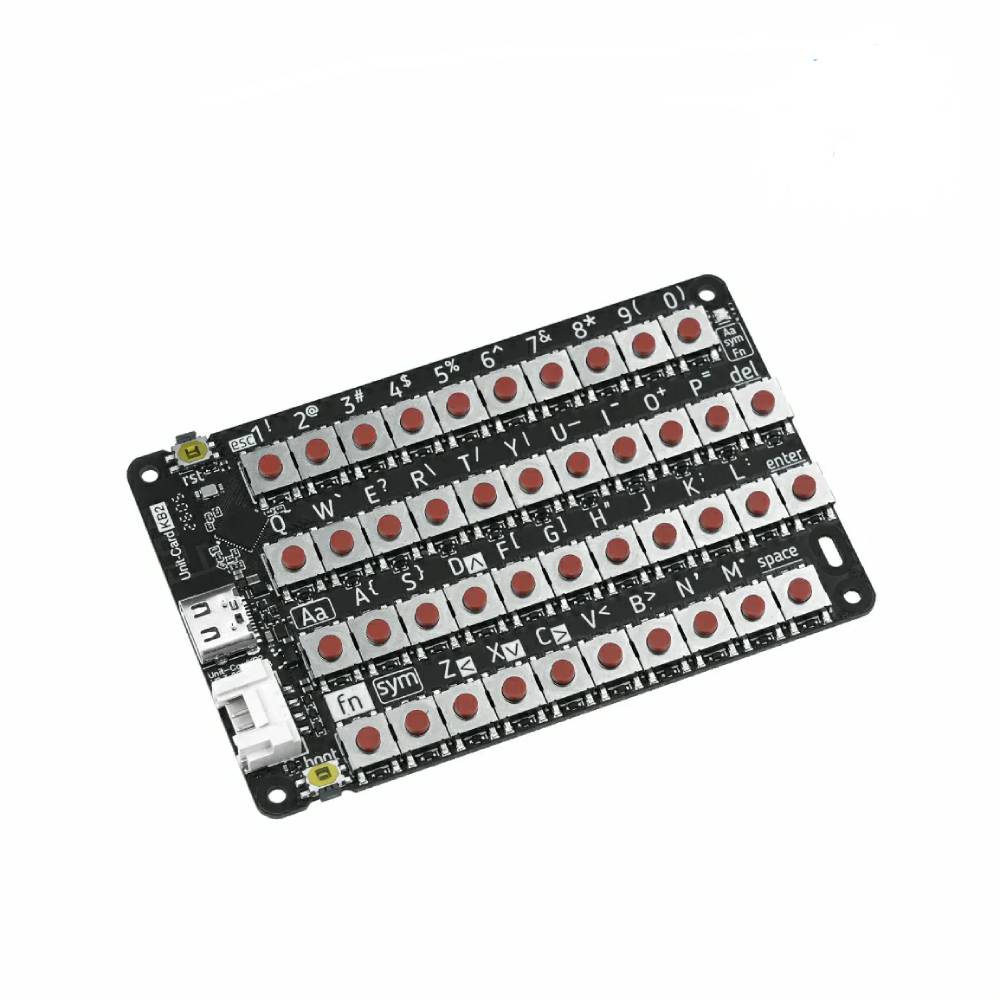

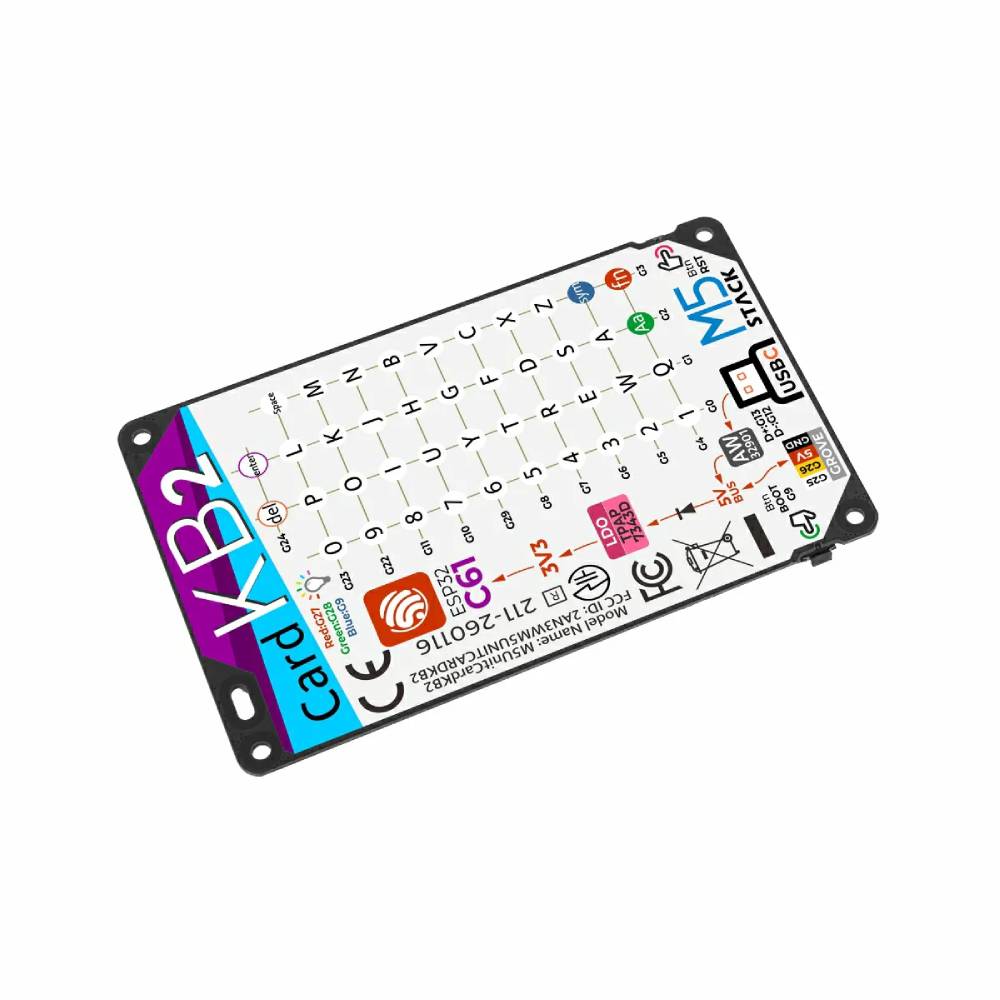

CardKB2 to kompaktowa klawiatura przenośna w formacie karty z serii Unit, wyposażona w 42 klawisze i przeznaczona do projektów embedded, urządzeń mobilnych oraz systemów interakcji człowiek-maszyna. Niewielkie wymiary i masa zaledwie 22,4 g sprawiają, że moduł można łatwo zintegrować z własnym urządzeniem, terminalem sterującym, projektem IoT lub edukacyjnym zestawem programistycznym. Sercem modułu jest układ ESP32-C61HF4 z 32-bitowym rdzeniem RISC-V taktowanym zegarem 120 MHz. Klawiatura obsługuje łączność bezprzewodową 2,4 GHz WiFi 6 oraz BLE, a fabrycznie wgrane oprogramowanie pozwala korzystać z czterech trybów komunikacji: I2C, UART, BLE HID oraz ESP-NOW. Na płytce znajduje się także interfejs rozszerzeń HY2.0-4P, port USB typu C do zasilania i programowania firmware, dioda RGB sygnalizująca status, przycisk Reset oraz przycisk Boot.
CardKB2 - miniaturowa klawiatura z ESP32-C61HF4 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack.
CardKB2 to kompaktowa klawiatura przenośna w formacie karty z serii Unit, wyposażona w 42 klawisze i przeznaczona do projektów embedded, urządzeń mobilnych oraz systemów interakcji człowiek-maszyna.Cechy szczególne
- Kompaktowa klawiatura 42 klawisze: moduł umożliwia wygodne wprowadzanie tekstu i komend w projektach przenośnych oraz embedded
- Układ ESP32-C61HF4: 32-bitowy procesor RISC-V 120 MHz zapewnia obsługę komunikacji i logiki pracy klawiatury
- Łączność WiFi 6 i BLE: wsparcie komunikacji bezprzewodowej ułatwia tworzenie mobilnych terminali sterujących
- Cztery tryby komunikacji: obsługa I2C, UART, BLE HID oraz ESP-NOW pozwala dopasować moduł do różnych aplikacji
- Obsługa kombinacji klawiszy: klawiatura wspiera pojedyncze naciśnięcia oraz kombinacje z klawiszami Sym i Fn
- Dioda RGB statusu: wbudowana dioda XL-1615RGBC-RF umożliwia sygnalizowanie stanu pracy urządzenia
- Port USB typu C: służy do zasilania, wgrywania firmware i domyślnego wyjścia logów
- Interfejs HY2.0-4P: umożliwia szybkie podłączenie modułu do kompatybilnych systemów Grove
- Ochrona wejścia zasilania: zintegrowane zabezpieczenie przed przepięciem zwiększa bezpieczeństwo pracy modułu
Specyfikacja techniczna
- Liczba klawiszy: 42
- SoC: ESP32-C61HF4
- Procesor: RISC-V 32-bit, jednordzeniowy, 120 MHz
- Pamięć Flash: 4 MB
- Łączność bezprzewodowa: 2,4 GHz WiFi 6, BLE
- Tryby komunikacji: I2C, UART, BLE HID, ESP-NOW
- Przyciski dodatkowe: Reset, Boot
- Dioda statusu: 1x RGB LED XL-1615RGBC-RF
- Interfejs rozszerzeń: 1x HY2.0-4P
- Port USB: USB typu C
- Funkcje portu USB typu C: zasilanie, wgrywanie firmware, domyślne wyjście logów
- Domyślne parametry logów firmware: 115200 bps, 8N1
- Zasilanie: 5 V DC przez USB typu C lub interfejs HY2.0-4P
- Pobór prądu w trybie czuwania: 5 V / 19,31 mA przy zasilaniu przez interfejs Grove
- Masa: 22,4 g
- Wymiary: 84,7 x 54,3 x 1 mm
Zawartość zestawu
- Unit CardKB2
- Przewód HY2.0-4P Grove 20 cm
Sercem modułu jest układ ESP32-C61HF4 z 32-bitowym rdzeniem RISC-V taktowanym zegarem 120 MHz.
