Opis produktu: Unit NFC - czytnik NFC / RFID 13,56 MHz - ST25R3916 - M5Stack U216
M5Stack Unit NFC to kompaktowy moduł komunikacji zbliżeniowej przeznaczony do odczytu, zapisu oraz wymiany danych z popularnymi kartami i tagami NFC/RFID. Zastosowany układ ST25R3916-AQWT obsługuje standardy NFC-A, NFC-B, NFC-F i NFC-V, dzięki czemu moduł może współpracować między innymi z nośnikami zgodnymi z ISO 14443A, ISO 14443B, FeliCa oraz ISO 15693. Urządzenie komunikuje się z kontrolerem nadrzędnym przez magistralę I2C, wykorzystując adres 0x50 i częstotliwość 100 kHz lub 400 kHz. Moduł obsługuje tryb odczytu i zapisu, emulację karty oraz niestandardowe protokoły komunikacyjne. Automatyczne strojenie anteny i wysoka czułość odbiornika ułatwiają uzyskanie stabilnej komunikacji w projektach kontroli dostępu, identyfikacji użytkowników i automatyki.

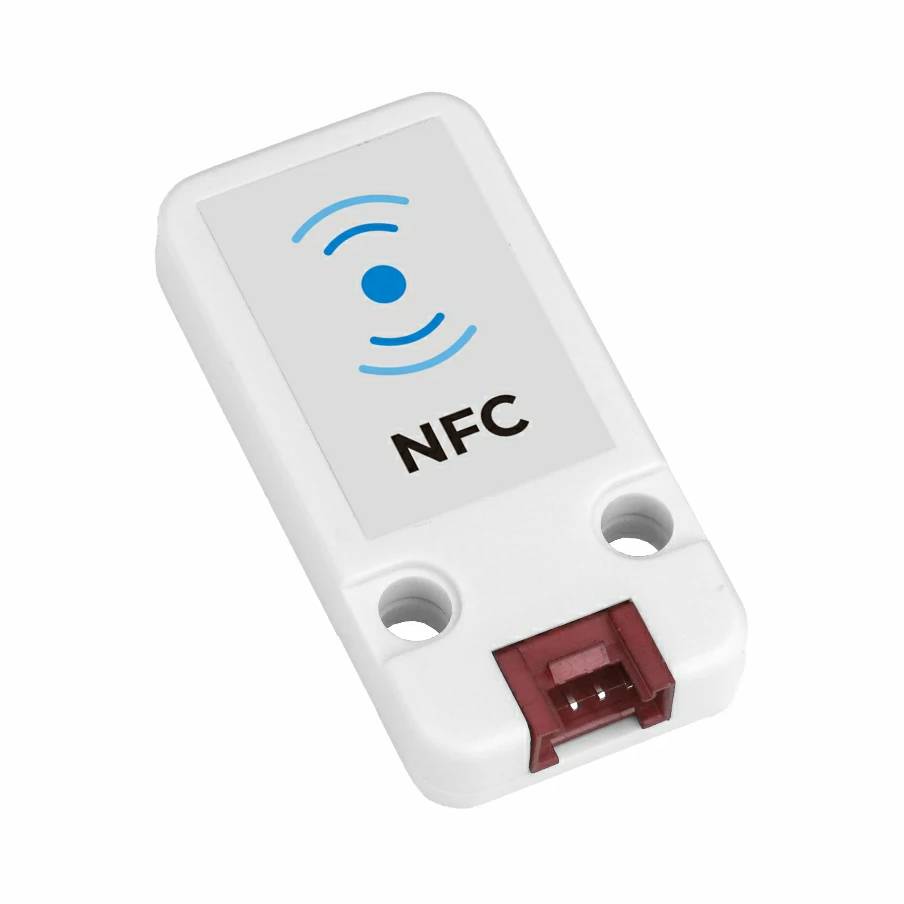

Unit NFC - czytnik NFC / RFID 13,56 MHz - ST25R3916 - M5Stack U216.

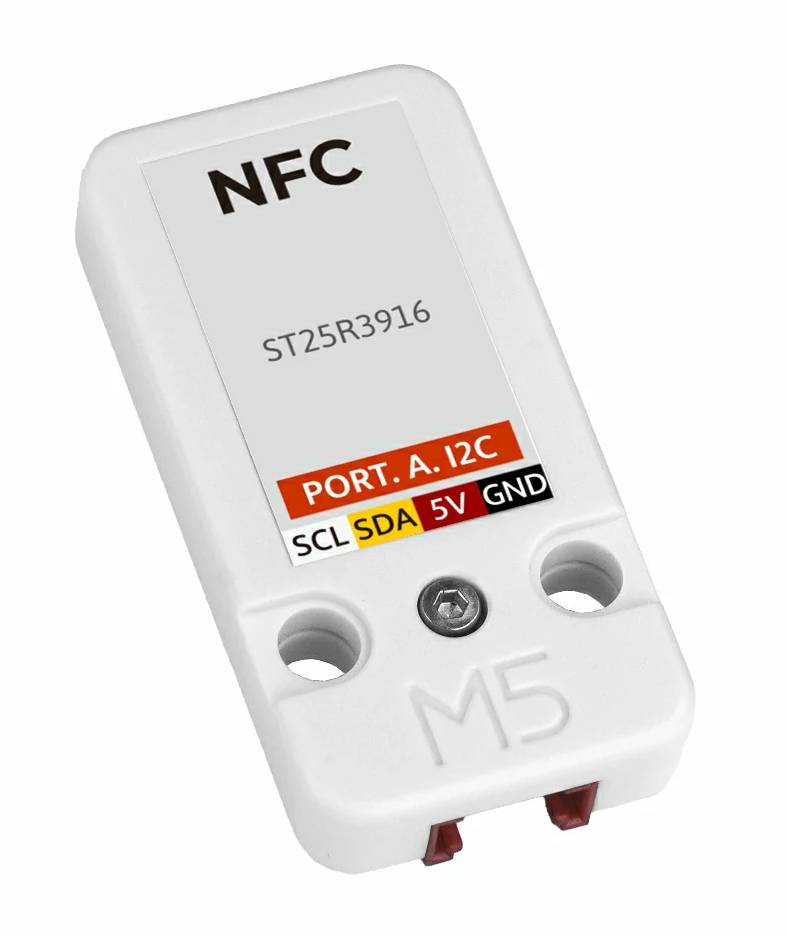

Moduł wyposażony jest w wydajny układ ST25R3916, obsługujący popularne protokoły, takie jak ISO 14443A, ISO 14443B, FeliCa i ISO 15693.
Główne cechy modułu M5Stack Unit NFC
- Układ ST25R3916-AQWT: wydajny układ front-end przeznaczony do komunikacji NFC i RFID
- Częstotliwość 13,56 MHz: zgodność z popularnymi kartami, brelokami i tagami zbliżeniowymi
- Obsługa wielu protokołów: współpraca z ISO 14443A, ISO 14443B, FeliCa oraz ISO 15693
- Trzy tryby pracy: Reader/Writer, Card Emulation oraz Custom Protocol
- Interfejs I2C: komunikacja z adresem 0x50 i częstotliwością 100 kHz lub 400 kHz
- Zasięg odczytu i zapisu do 40 mm: wygodna obsługa kart i tagów zbliżeniowych
- Automatyczne strojenie anteny: ułatwia utrzymanie stabilnej komunikacji
- Wysoka czułość odbiornika: poprawia niezawodność odczytu zgodnych nośników
- Złącze HY2.0-4P: łatwe podłączenie do kompatybilnych kontrolerów M5Stack
- Otwory zgodne z elementami LEGO: ułatwiają montaż modułu w obudowach i konstrukcjach
- Obsługa UiFlow2 i Arduino IDE: możliwość programowania graficznego i tekstowego
- Przewód Grove w zestawie: możliwość szybkiego rozpoczęcia pracy z modułem
Kompatybilność z M5Stack i programowanie modułu NFC
Moduł NFC M5Stack został zaprojektowany do współpracy z kontrolerami wyposażonymi w złącze Grove i magistralę I2C. Może być podłączony między innymi do urządzeń z rodziny M5Stack Core, Atom, Stick, Cardputer oraz innych kontrolerów obsługujących zasilanie 5 V i linie SDA oraz SCL. W przypadku wybranych urządzeń należy dostosować numery pinów w programie do portu używanego przez konkretny kontroler. Programowanie modułu jest możliwe w środowisku UiFlow2, które pozwala tworzyć aplikacje za pomocą bloków, oraz w Arduino IDE z wykorzystaniem biblioteki przygotowanej przez producenta. Dokumentacja zawiera przykład szybkiego uruchomienia, schemat połączeń i mapę wyprowadzeń. Dzięki temu moduł sprawdzi się zarówno w projektach edukacyjnych, jak i w bardziej rozbudowanych systemach identyfikacji oraz automatyki.

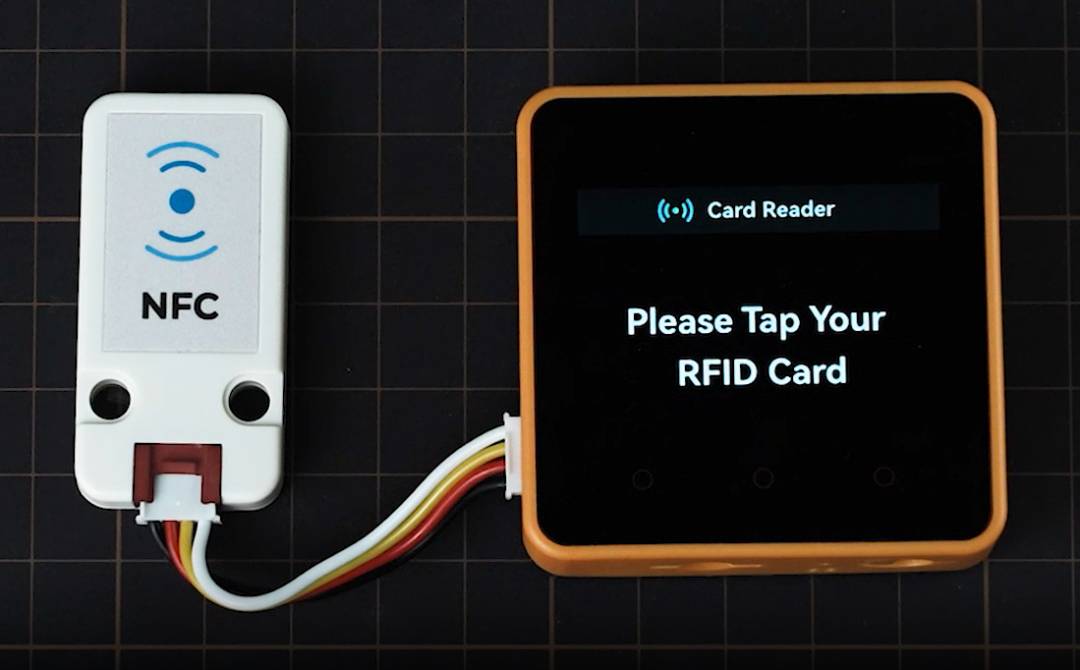

M5Stack Unit NFC może być wykorzystany do budowy systemów kontroli dostępu opartych na kartach, brelokach lub tagach zbliżeniowych.

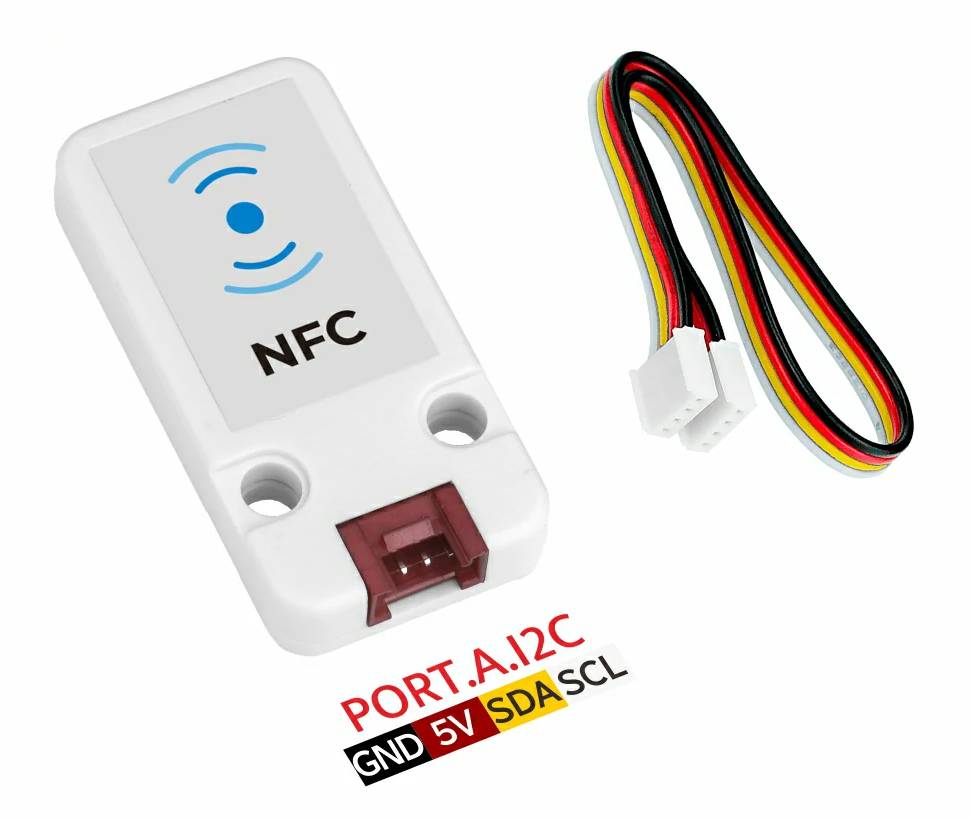

W zestawie znajduje się przewód Grove.
Specyfikacja techniczna M5Stack Unit NFC U216
- Typ układu: ST25R3916-AQWT
- Rodzaj modułu: czytnik i programator NFC/RFID
- Częstotliwość pracy: 13,56 MHz
- Interfejs komunikacyjny: I2C
- Adres I2C: 0x50
- Częstotliwość magistrali I2C: 100 kHz lub 400 kHz
- Obsługiwane protokoły w trybie Reader/Writer: NFC-A/B zgodne z ISO 14443A/B, NFC-F FeliCa oraz NFC-V zgodne z ISO 15693
- Obsługiwane protokoły w trybie Card Emulation: NFC-A oraz NFC-F
- Tryby pracy: Reader/Writer, Card Emulation, Custom Protocol
- Zasięg odczytu i zapisu: do 40 mm
- Złącze: HY2.0-4P Grove
- Wyprowadzenia złącza: GND, 5 V, SDA, SCL
- Napięcie zasilania: 5 V
- Pobór prądu w trybie uśpienia: 19,33 µA
- Pobór prądu po uruchomieniu bez konfiguracji: 19,79 µA
- Pobór prądu podczas ciągłego odczytu: 67,65 mA
- Pobór prądu podczas odczytu przerywanego: 66,48 mA
- Obsługiwane środowiska: UiFlow2, Arduino IDE
- Wymiary: 48 x 24 x 8 mm
- Masa: 5,9 g
Zawartość zestawu
- 1x Moduł M5Stack Unit NFC
- 1x Przewód HY2.0-4P Grove o długości 20 cm
