Opis produktu: Wio Tracker L1 Pro - moduł deweloperski LoRa MeshCore z GPS - Seeedstudio 100030144
Wio Tracker L1 Pro firmy Seeedstudio to przenośne urządzenie zaprojektowane do budowy sieci komunikacyjnych mesh wykorzystujących transmisję LoRa. Sercem konstrukcji jest energooszczędny Nordic nRF52840 ARM Cortex-M4 z FPU, współpracujący z modułem radiowym Wio-SX1262 pracującym w zakresie od 862 MHz do 930 MHz. Za lokalizację odpowiada moduł L76K obsługujący GPS, BeiDou, GLONASS i QZSS, a informacje o pracy urządzenia są prezentowane na ekranie OLED 1,3" o rozdzielczości 128 x 64 px. Wersja L1 Pro jest dostarczana w obudowie z wbudowanym akumulatorem 2000 mAh i anteną LoRa, dzięki czemu nie wymaga dodatkowego montażu. Ładowanie odbywa się przez USB typu C, a wejście solarne pozwala rozszerzyć możliwości zasilania podczas pracy terenowej.

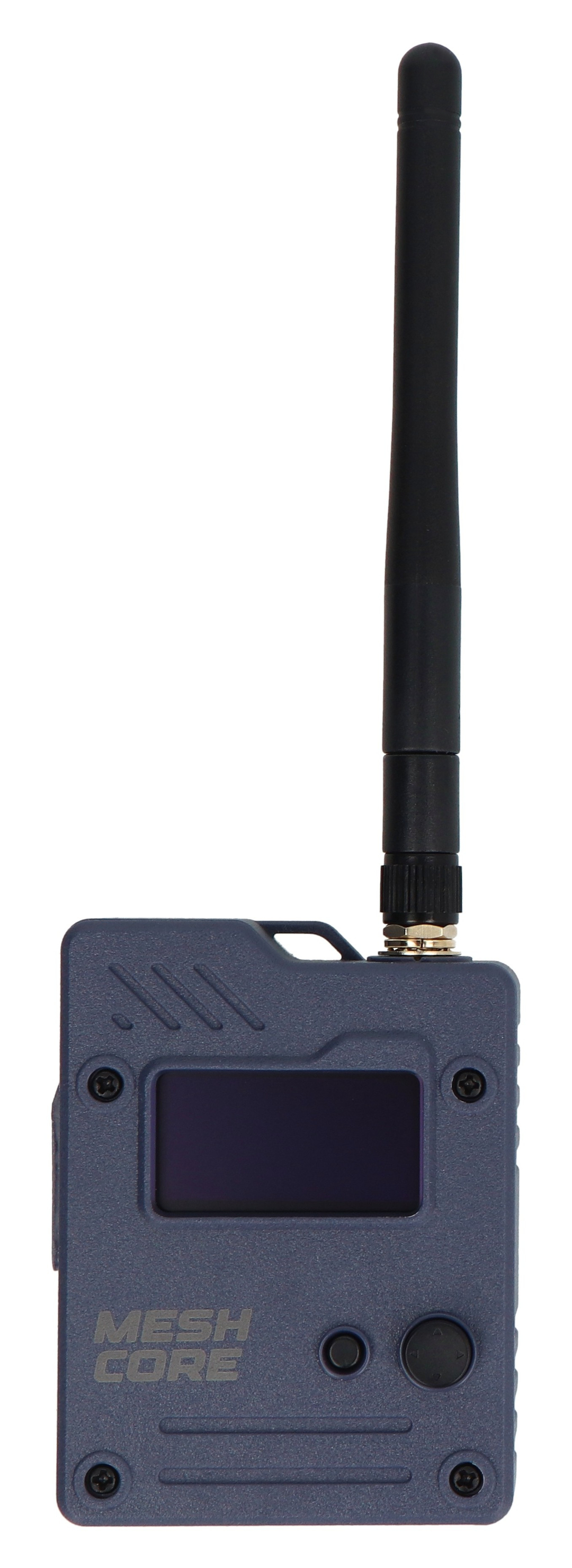

Wio Tracker L1 Pro - moduł deweloperski LoRa MeshCore z GPS - Seeedstudio 100030144.

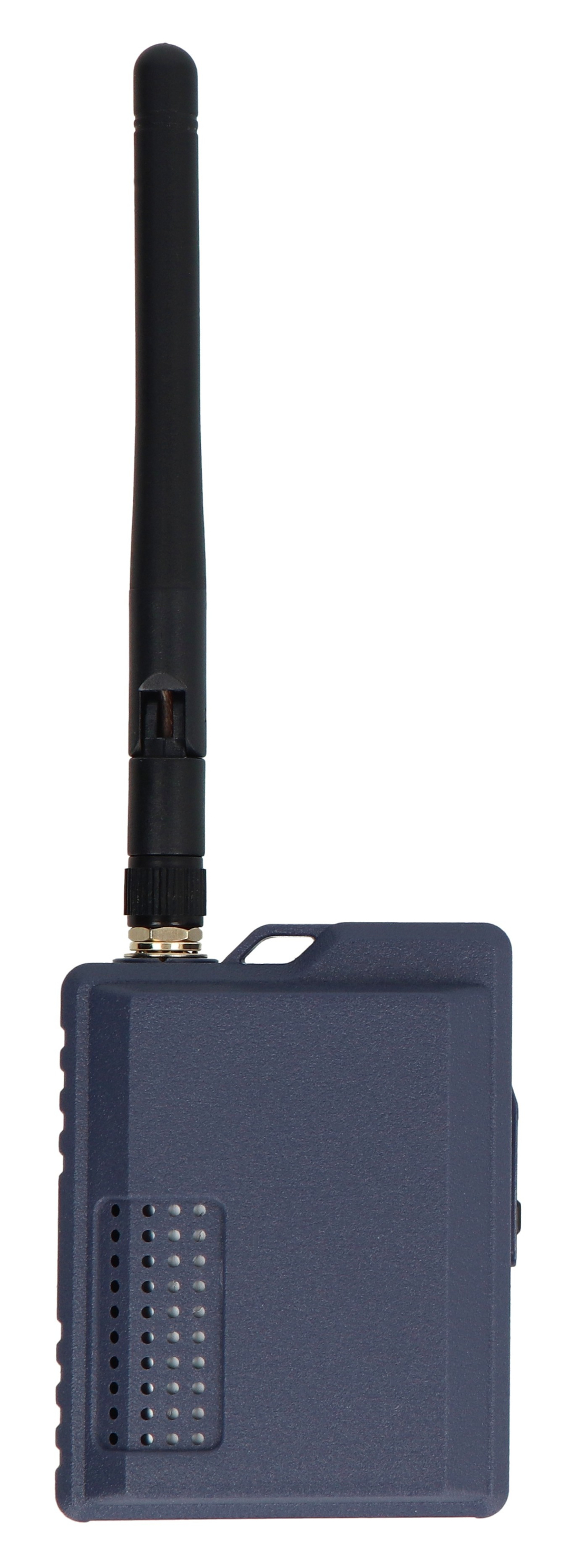

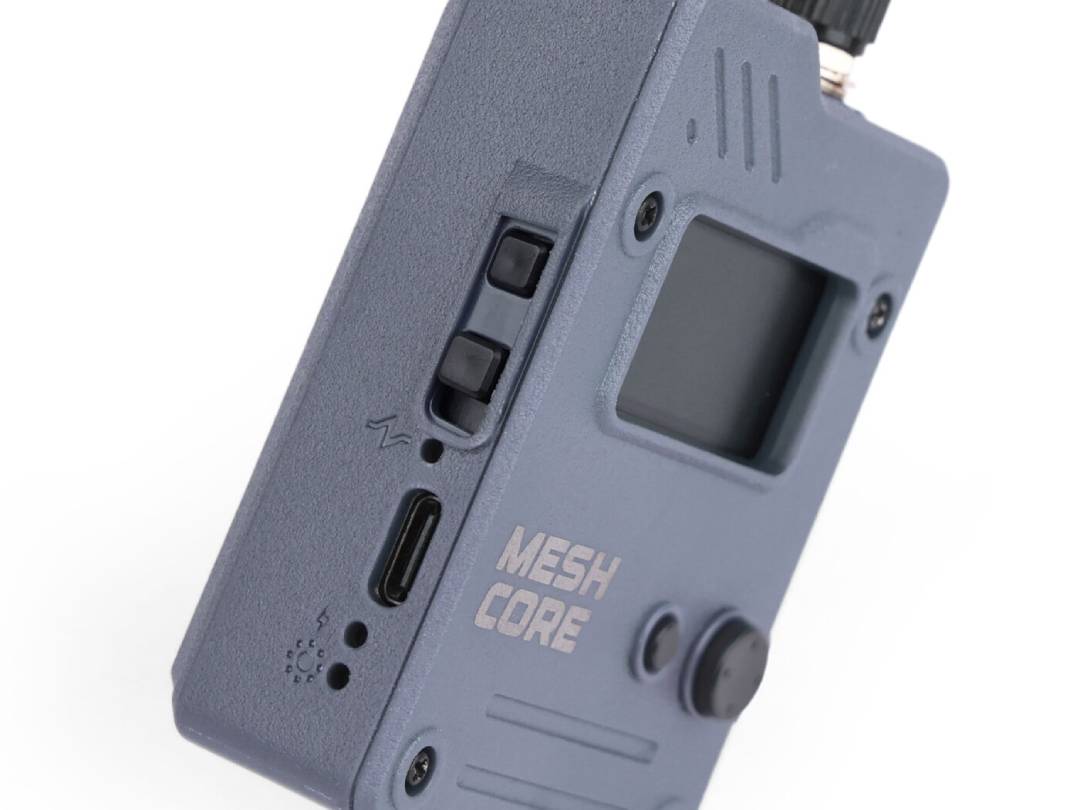

Obudowa pozwala na wygodne użytkowanie modułu w terenie.
Główne cechy Wio Tracker L1 Pro
- Fabrycznie wgrany MeshCore Bluetooth Companion: urządzenie jest przygotowane do połączenia z aplikacją MeshCore przez Bluetooth i może zostać uruchomione bez samodzielnego programowania
- LoRa od 862 MHz do 930 MHz: moduł Wio-SX1262 umożliwia komunikację dalekiego zasięgu przy niewielkim zapotrzebowaniu na energię
- Nordic nRF52840: 32-bitowy rdzeń ARM Cortex-M4 z FPU pracujący z częstotliwością do 64 MHz
- 1 MB pamięci Flash i 256 kB RAM: zasoby mikrokontrolera zapewniają odpowiednią przestrzeń dla firmware i obsługi funkcji urządzenia
- Dodatkowa pamięć QSPI 2 MB: zewnętrzna pamięć Flash zwiększa możliwości przechowywania danych
- GNSS L76K: obsługa systemów GPS, BeiDou, GLONASS i QZSS pozwala określać pozycję urządzenia
- Bluetooth 5.0: umożliwia komunikację ze smartfonem i aplikacją MeshCore
- OLED 1,3": wyświetlacz o rozdzielczości 128 x 64 px pozwala kontrolować status i ustawienia urządzenia
- Akumulator 2000 mAh: zintegrowane źródło zasilania umożliwia mobilną pracę, a producent deklaruje do 5 dni działania zależnie od konfiguracji i warunków użytkowania
- Trzy możliwości zasilania: wbudowany akumulator, USB typu C 5 V / 1 A oraz wejście dla panelu solarnego 5 V / 1 A
- Joystick czterokierunkowy: pozwala wygodnie poruszać się po funkcjach urządzenia bez używania dodatkowych elementów sterujących
- Sygnalizacja LED i buzzer: ułatwia kontrolowanie stanu ładowania, zasilania solarnego oraz pracy sieci mesh
- Interfejs Grove: UART, I2C i GPIO umożliwiają rozszerzenie urządzenia o dodatkowe moduły i czujniki
- Obudowa gotowa do pracy: lekka konstrukcja terenowa eliminuje konieczność samodzielnego przygotowania obudowy
- Antena LoRa 3 dBi: zewnętrzna antena jest dołączona do zestawu
MeshCore - komunikacja LoRa bez Internetu
MeshCore to otwartoźródłowy system komunikacji mesh wykorzystujący technologię LoRa do przesyłania wiadomości bez konieczności korzystania z WiFi, sieci komórkowej czy dostępu do Internetu. Wio Tracker L1 Pro jest dostarczany z firmware Bluetooth Companion, dlatego może pełnić funkcję węzła komunikacyjnego połączonego przez Bluetooth ze smartfonem lub urządzeniem obsługującym aplikację MeshCore. Sieć może być rozszerzana o dedykowane repeatery, które przekazują pakiety pomiędzy użytkownikami i zwiększają możliwy obszar komunikacji. MeshCore obsługuje kanały publiczne i prywatne, a także szyfrowaną komunikację, dzięki czemu nadaje się zarówno do zastosowań terenowych, jak i budowy własnej infrastruktury komunikacyjnej LoRa. Wio Tracker L1 Pro pozwala również rozbudować projekt o czujniki Grove.

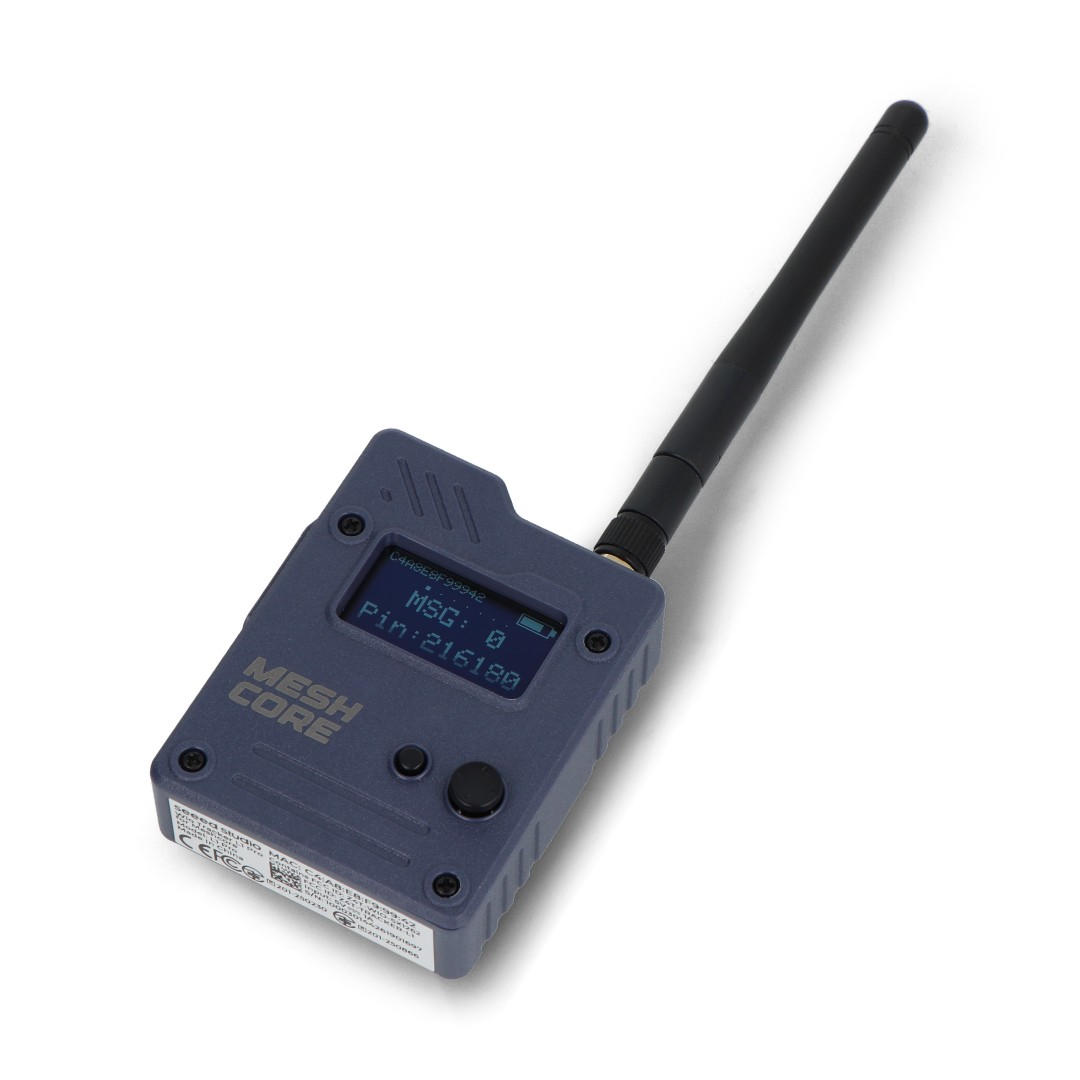

Wio Tracker L1 Pro dostarczany jest z fabrycznie wgranym oprogramowaniem MeshCore Bluetooth Companion.
Porównanie modeli z serii Wio Tracker L1
Seria Wio Tracker L1 wykorzystuje wspólną platformę sprzętową opartą na nRF52840, LoRa i odbiorniku GNSS L76K. Poszczególne modele różnią się przede wszystkim wyświetlaczem, sposobem zasilania oraz stopniem przygotowania do natychmiastowego użycia. Porównanie dotyczy wariantów sprzętowych. Rodzaj fabrycznie zainstalowanego oprogramowania może zależeć od konkretnej wersji urządzenia.
| Parametr | Wio Tracker L1 Lite | Wio Tracker L1 | Wio Tracker L1 Pro | Wio Tracker L1 E-Ink |
|---|---|---|---|---|
| LoRa | Tak | Tak | Tak | Tak |
| GNSS / GPS | Tak | Tak | Tak | Tak |
| Wyświetlacz | Brak | OLED 1,3" | OLED 1,3" | E-Ink 2,13" |
| Rozdzielczość | - | 128 x 64 px | 128 x 64 px | 122 x 250 px |
| Złącze zasilania solarnego | Tak | Tak | Tak | Tak |
| Zasilanie akumulatorowe | Złącze akumulatora | Złącze akumulatora | Wbudowany akumulator 2000 mAh | Złącze akumulatora |
| Obudowa w zestawie | Nie | Nie | Tak | Nie |
| Charakter konstrukcji | płytka do własnej zabudowy | płytka z ekranem OLED | gotowe urządzenie przenośne | płytka z ekranem E-Ink |

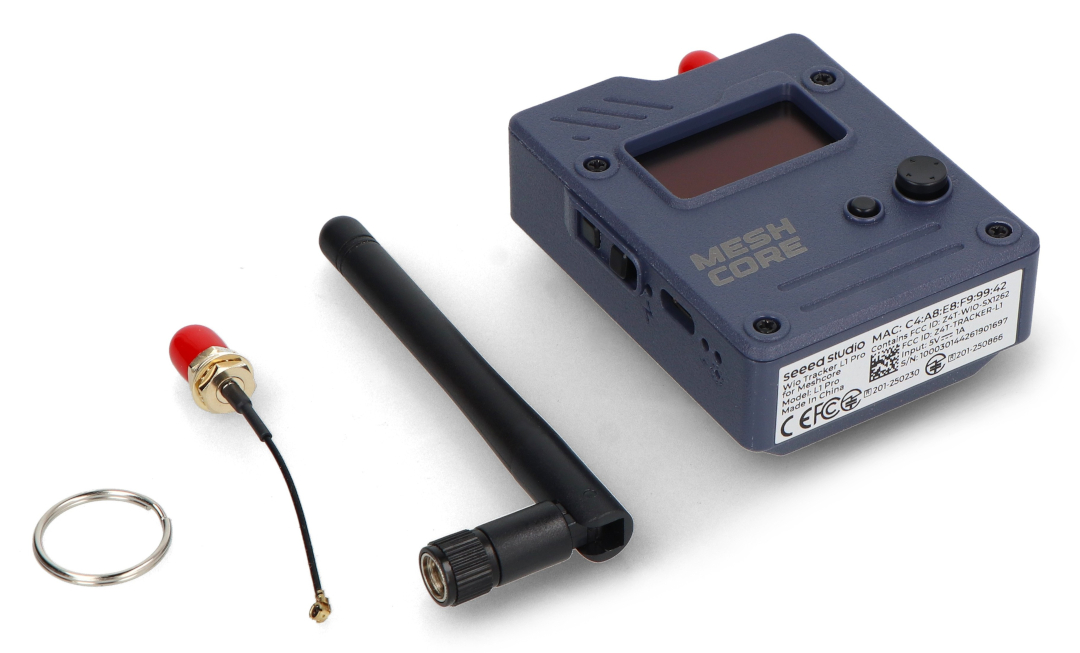

Elementy wchodzące w skład zestawu.
Zastosowania w praktyce
Wio Tracker L1 Pro może być używany do tworzenia niezależnej komunikacji tekstowej poza zasięgiem infrastruktury telekomunikacyjnej. Sprawdzi się podczas wypraw terenowych, biwaków, wydarzeń plenerowych czy pracy zespołów poruszających się na rozległym obszarze. GNSS umożliwia wykorzystanie urządzenia do przekazywania informacji o położeniu, a port Grove pozwala rozszerzyć projekt o sensory środowiskowe i elementy automatyki. Konstrukcja nadaje się również do eksperymentów IoT, budowy infrastruktury MeshCore oraz prototypowania własnych urządzeń komunikujących się przez LoRa.
Typowe zastosowania obejmują:
- komunikację tekstową poza zasięgiem sieci komórkowej
- wyprawy piesze, rowerowe i terenowe
- komunikację podczas wydarzeń plenerowych
- budowę lokalnych sieci MeshCore
- przesyłanie informacji o położeniu GNSS
- projekty IoT i monitoring środowiskowy
- integrację czujników Grove
- prototypowanie systemów LoRa i sieci mesh
Specyfikacja techniczna Wio Tracker L1 Pro
- Firmware fabryczny: MeshCore Bluetooth Companion
- Mikrokontroler: Nordic nRF52840
- Rdzeń: ARM Cortex-M4 z FPU
- Maksymalna częstotliwość taktowania: 64 MHz
- Pamięć Flash: 1 MB
- Pamięć RAM: 256 kB
- Dodatkowa pamięć: QSPI Flash 2 MB
- Moduł LoRa: Wio-SX1262 / SX1262
- Zakres częstotliwości LoRa: od 862 MHz do 930 MHz
- Antena LoRa: 3 dBi
- Bluetooth: 5.0
- Moduł GNSS: L76K
- Obsługiwane systemy nawigacyjne: GPS, BeiDou, GLONASS, QZSS
- Wyświetlacz: OLED 1,3"
- Rozdzielczość wyświetlacza: 128 x 64 px
- Aktywny obszar wyświetlacza: 34,5 x 23 mm
- Elementy sterujące: joystick czterokierunkowy, przycisk Menu / Reset, przełącznik zasilania
- Sygnalizacja: diody LED
- Sygnalizacja dźwiękowa: buzzer pasywny
- Interfejs Grove: UART / I2C / GPIO
- Interfejs programowania i debugowania: SWD
- Złącze komunikacyjne i zasilające: USB typu C
- Zasilanie USB typu C: 5 V / 1 A
- Wejście solarne: 5 V / 1 A
- Maksymalne napięcie wejścia solarnego: 5 V
- Akumulator: wbudowany, ładowalny
- Pojemność akumulatora: 2000 mAh
- Deklarowany czas działania: do 5 dni, zależnie od konfiguracji i warunków pracy
- Wymiary: 56 x 181 x 26 mm z obudową i anteną
Zawartość zestawu
- 1x Wio Tracker L1 Pro z wyświetlaczem OLED 1,3", obudową i wbudowanym akumulatorem
- 1x Antena LoRa
Wbudowany akumulator oraz obsługa zasilania solarnego umożliwiają wszechstronne wykorzystanie Wio Tracker L1 Pro w różnych projektach.
