Opis produktu: Konwerter przemysłowy USB - RS485 (B) - Waveshare 22456

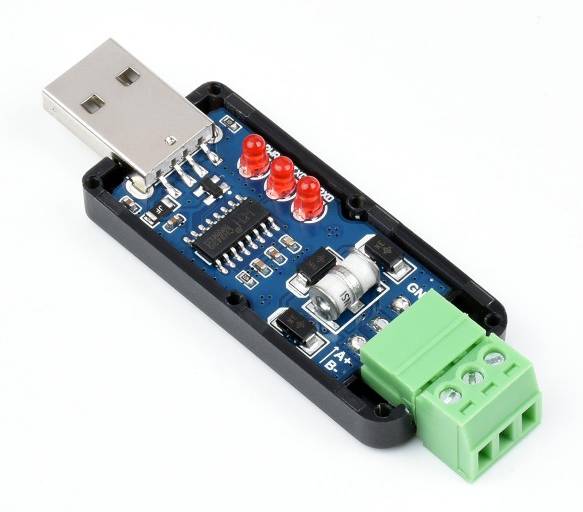

Waveshare USB do RS485 (B) to kompaktowy konwerter przeznaczony do podłączania urządzeń RS485 do komputera przez port USB. Oryginalne układy CH343G i SP485EEN odpowiadają za szybką oraz stabilną konwersję sygnałów, a sprzętowe sterowanie kierunkiem transmisji eliminuje konieczność ręcznego przełączania trybu nadawania i odbioru. Interfejs RS485 został wyprowadzony na odłączane złącze śrubowe z liniami A+, B- i GND. Trzy diody LED informują o zasilaniu oraz aktywności nadajnika i odbiornika. Wbudowany rezystor terminujący 120 Ω, bezpiecznik polimerowy i rozbudowane obwody ochronne zwiększają niezawodność urządzenia w środowisku narażonym na zakłócenia, wyładowania elektrostatyczne i przepięcia.

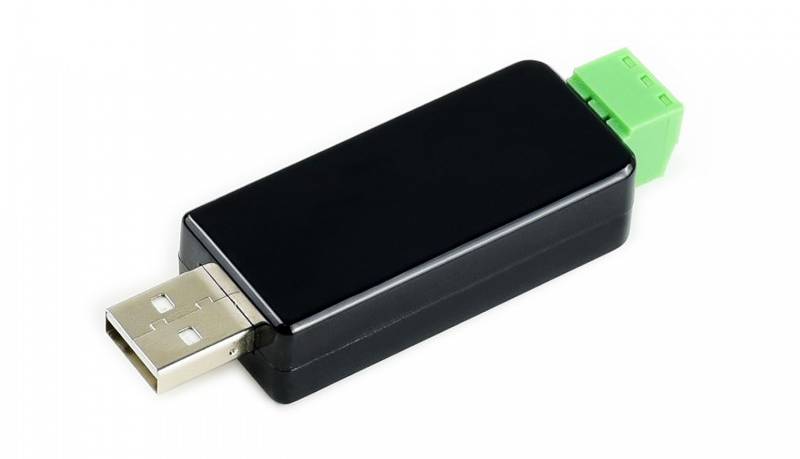

Konwerter przemysłowy USB - RS485 (B) - Waveshare 22456.
Obsługuje dwukierunkową konwersję USB na RS485.
Główne cechy konwertera
- Dwukierunkowa konwersja USB - RS485: umożliwia wymianę danych pomiędzy komputerem a urządzeniami wykorzystującymi magistralę RS485
- Układ CH343G: zapewnia szybką konwersję interfejsu USB na port szeregowy oraz szeroką kompatybilność z systemami operacyjnymi
- Transceiver SP485EEN: odpowiada za stabilną transmisję różnicową w standardzie RS485
- Prędkość transmisji do 3 Mb/s: pozwala dopasować parametry komunikacji do urządzeń automatyki, sterowników i aparatury pomiarowej
- Zasięg RS485 do około 1,2 km: umożliwia budowę rozległych instalacji przy zastosowaniu odpowiedniego przewodu i niższej prędkości transmisji
- Automatyczne sterowanie kierunkiem: nie wymaga ręcznej obsługi linii nadawania i odbioru
- Obsługa do 32 urządzeń: pozwala tworzyć magistrale punkt-wielopunkt, przy czym dla więcej niż 16 urządzeń producent zaleca zastosowanie wzmacniaczy
- Zabezpieczenie TVS i ESD: ogranicza wpływ przepięć, impulsów przejściowych oraz wyładowań elektrostatycznych
- Ochrona przeciwprzepięciowa 600 W: zwiększa odporność interfejsu RS485 na przepięcia i zakłócenia
- Bezpiecznik samopowrotny 200 mA: chroni obwód USB przed skutkami przeciążenia
- Rezystor terminujący 120 Ω: poprawia dopasowanie magistrali i ogranicza odbicia sygnału
- Trzy diody LED: wskaźniki PWR, TXD i RXD ułatwiają kontrolowanie zasilania oraz przepływu danych

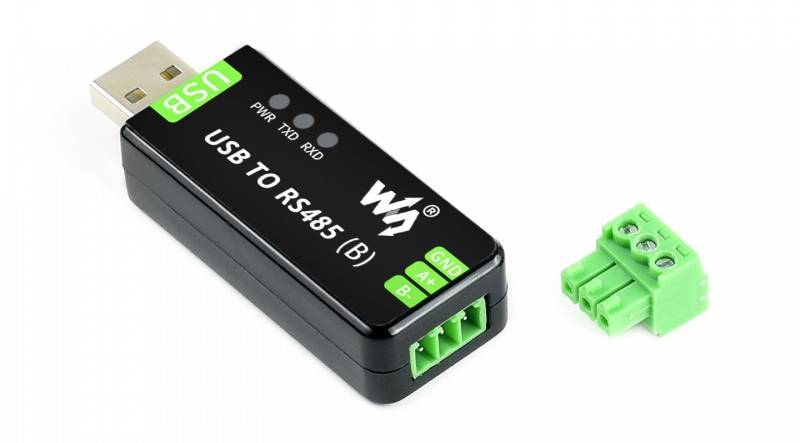

- Odłączane złącze śrubowe: pozwala wygodnie podłączyć linie A+, B- i GND
- Szeroka kompatybilność systemowa: obsługuje Windows, Linux, macOS, Android i WinCE
Transmisja RS485 na odległość do 1,2 km

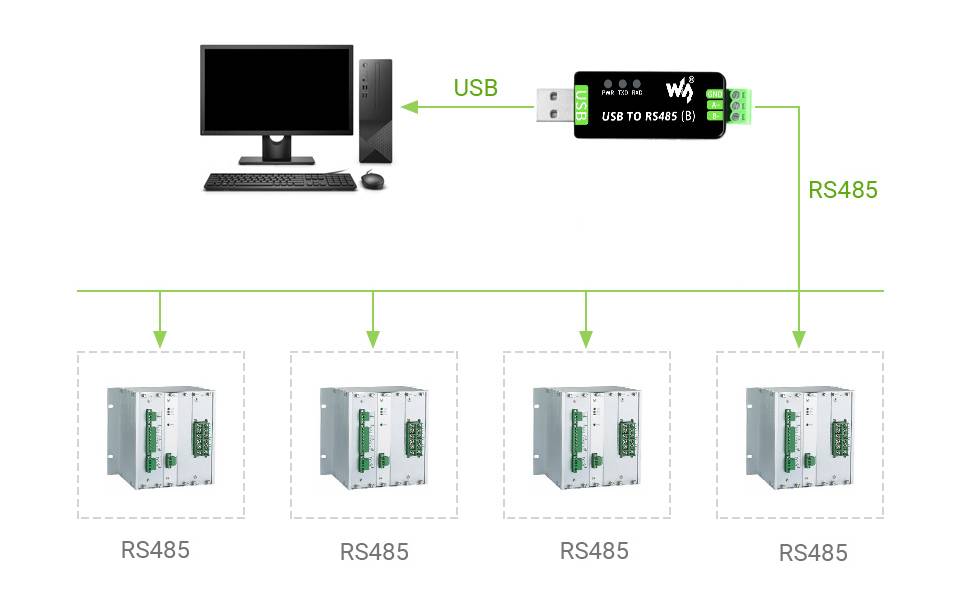

Konwerter zamienia sygnał USB na różnicowy sygnał RS485, który charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne. Dzięki temu może być wykorzystywany w halach produkcyjnych, budynkach, laboratoriach i rozległych instalacjach automatyki. Maksymalna deklarowana długość połączenia RS485 wynosi około 1,2 km przy niższej prędkości transmisji, natomiast długość połączenia USB może wynosić około 5 m. Urządzenie obsługuje transmisję typu punkt-wielopunkt z maksymalnie 32 węzłami. Rzeczywisty zasięg zależy między innymi od prędkości transmisji, jakości i rodzaju przewodu, sposobu prowadzenia instalacji, terminacji magistrali oraz poziomu zakłóceń.
Odległość transmisji wynosi około 1,2 km dla RS485 i około 5 m dla USB.
Obsługuje systemy Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP itp.
Kompatybilność adaptera RS485 z systemami operacyjnymi
Konwerter może współpracować z komputerami wykorzystującymi Windows 11, Windows 10, Windows 8.1, Windows 8 i Windows 7, a także z systemami Linux, macOS, Android oraz WinCE. W systemie Linux, w tym na Raspberry Pi, konwerter może być obsługiwany przez standardowy sterownik, a urządzenie jest widoczne jako port szeregowy. Dla Windows dostępne są sterowniki CDC i VCP, natomiast macOS może wymagać instalacji sterownika udostępnionego przez producenta. Szeroka zgodność pozwala wykorzystać konwerter zarówno w komputerach przemysłowych, jak i w komputerach jednopłytkowych, terminalach serwisowych czy urządzeniach mobilnych.
Specyfikacja techniczna konwertera
- Kierunek transmisji: dwukierunkowy
- Układ interfejsu USB: CH343G
- Układ interfejsu RS485: SP485EEN
- Interfejs hosta: USB
- Złącze USB: USB typu A
- Napięcie zasilania: 5 V
- Interfejs urządzenia: RS485
- Złącze RS485: odłączane złącze śrubowe
- Wyprowadzenia RS485: A+, B-, GND
- Prędkość transmisji: od 300 b/s do 3 Mb/s
- Sterowanie kierunkiem transmisji: automatyczne, sprzętowe
- Maksymalna długość połączenia USB: około 5 m
- Maksymalna długość połączenia RS485: około 1,2 km przy niższej prędkości
- Tryb transmisji: punkt-wielopunkt
- Maksymalna liczba węzłów: 32
- Zalecenia dla magistrali: zastosowanie wzmacniaczy przy 16 lub większej liczbie urządzeń
- Rezystor terminujący: 120 Ω
- Zabezpieczenie USB: bezpiecznik samopowrotny 200 mA i ochrona ESD
- Zabezpieczenie RS485: ochrona przeciwprzepięciowa 600 W i ochrona ESD 15 kV
- Dodatkowe zabezpieczenia: TVS, diody zabezpieczające i element przeciwprzepięciowy
- Wskaźniki: PWR, TXD, RXD
- Temperatura pracy: od -15°C do 70°C
- Wilgotność środowiska pracy: od 5% RH do 95% RH
- Obsługiwane systemy: Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Linux, macOS, Android i WinCE
- Wymiary: 53 x 23,5 x 14,6 mm
- Masa: 85 g
Zawartość zestawu
- Konwerter USB do RS485 (B) - Waveshare 22456
- Przewód przedłużający USB typu A o długości około 1,2 m
- Wkrętak

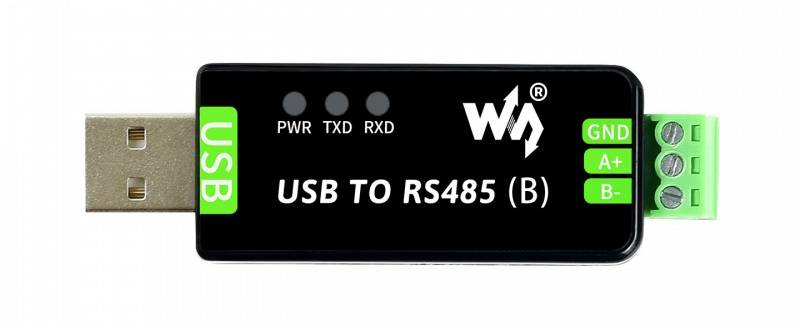

Diody LED wskazują stan pracy oraz zasilania.
